Cómo instalar monocanal T12 en cabeceras Alcad, Fagor e Ikusi.

Los amplificadores monocanal son la mejor solución para adaptar nuestra instalación al dividendo digital. Éstos amplifican las frecuencias contenidas en un canal UHF, únicamente en los canales que nos interesan, evitando al máximo las interferencias producidas por las redes LTE. Además cuentan con el beneficio de que las instalaciones en las que se incorporen estos dispositivos, podrán beneficiarse la subvención que nos proporciona el Gobierno Español.

Debido a la creciente demanda de cabeceras que ha provocado la aprobación del dividendo digital, es posible que encontremos que es difícil conseguir módulos de las distintas marcas en que esté realizada una instalación.

Por ello, os contamos cómo añadir módulos T12 de Televes a la instalación, gracias a los latiguillos de adaptación de los que disponemos y así, optar únicamente por un fabricante, que nos cubrirá prácticamente todas las instalaciones.



Amplificador Monocanal



Para combinarlas con otras cabeceras, os mostramos las siguientes combinaciones y el cableado de alimentación a través del latiguillo de adaptación.

Aquí tenéis el conexionado para la alimentación del módulo T12 de Televes.

Amplificador Monocanal

Como veis, los pines superiores van alimentados a 24 V, y son los que conectaremos a nuestros módulos, dependiendo de cual, giraremos la cabeza del latiguillo, para que el cable que va a conectarse a los módulos ya instalados, se corresponda con la toma de 24 V, que queda en la parte superior. Aquí podéis ver el latiguillo.

Visto esto, estas son las conexiones que deberíamos realizar para el caso de encontrarnos con los siguientes módulos:

Cabecera monocanal Fagor SCA

El cable gris, quedaría en la parte inferior, y no estaría conectado. Los centrales los conectaremos a masa.

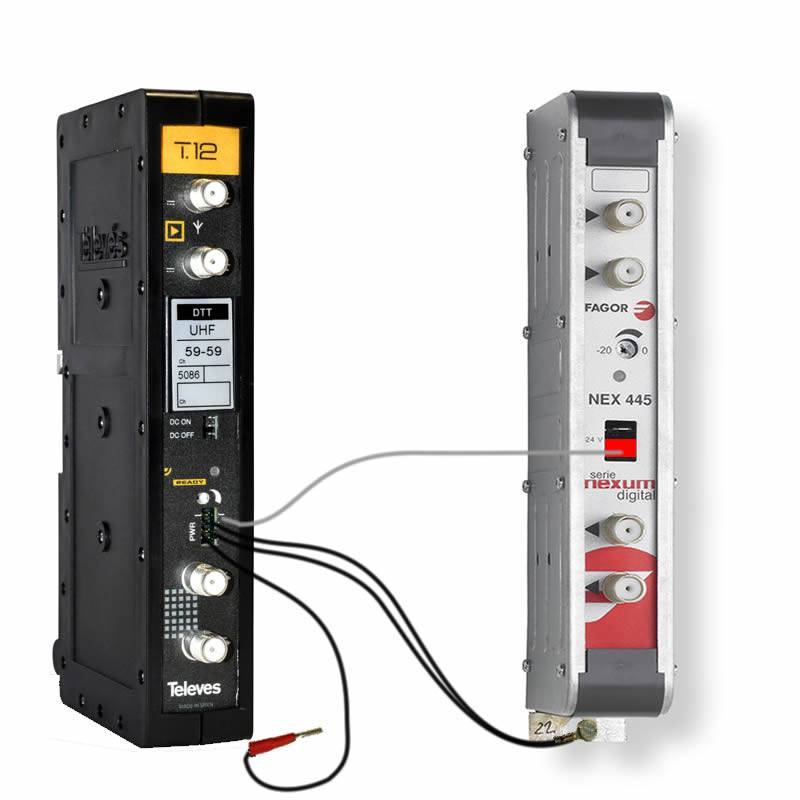

Cabecera monocanal Fagor  serie Nexum

En este caso cable gris, quedaría en la parte superior, y es el que irá conectado al  módulo Nexum. Los centrales irán conectados a masa.

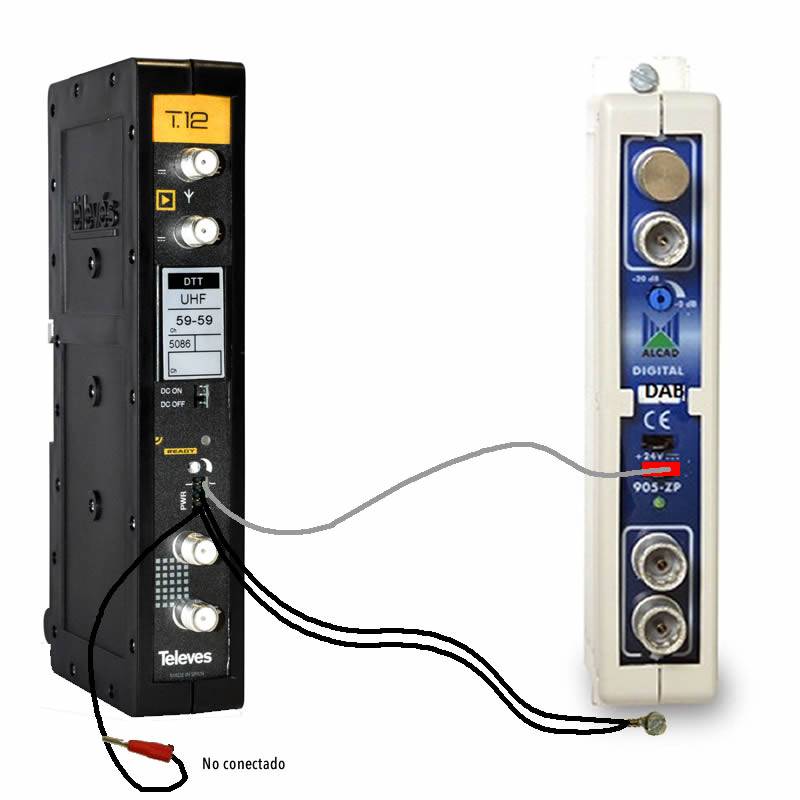

Cabeceras monocanal Alcad de las series 905 ZG o ZP (no compatible con ZGF o ZPF)

Cable gris arriba en nuestro módulo T12, y conectado a nuestro módulo Alcad a través de él.

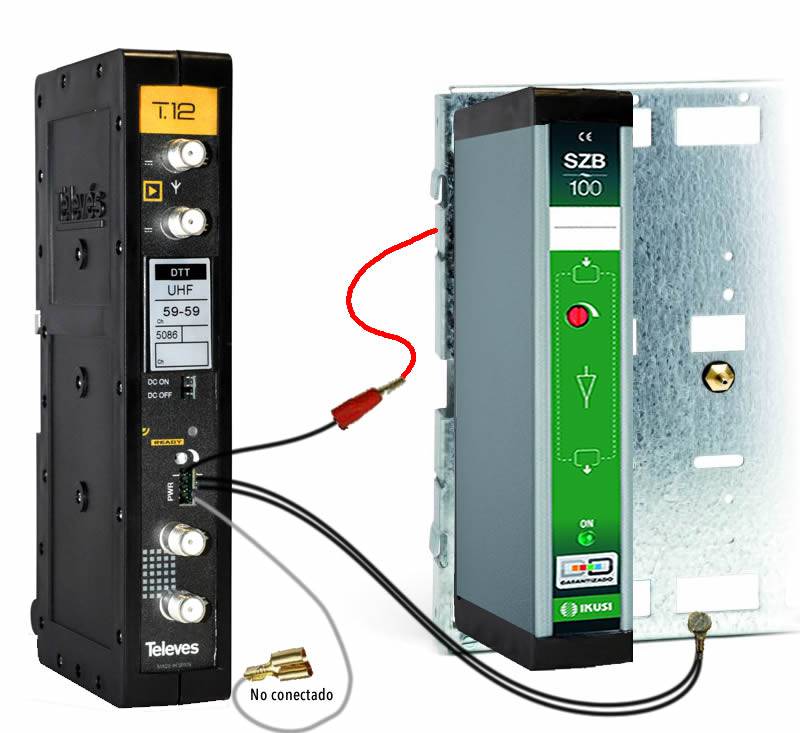

Cabecera monocanal Ikusi  serie SZB (no compatible con MZ6)

Por último, los módulos Ikusi, que van alimentados por la parte trasera. Conectaremos los cables como se muestran en la imagen superior, dejando sin conectar, en la parte inferior el cable de color gris.



Esperamos que os haya servido de ayuda.
