Los datos que os proporcionamos más abajo, corresponden a la orientación para la provincia de Málaga (España). Para los que os encontréis en cualquier otro lugar, el procedimiento es similar, sólo habría que adaptar la orientación a la que corresponda en cada caso como os indicaremos.
No es la primera vez que se nos formula esta pregunta. Por eso hemos decidido facilitaros una breve explicación sobre cómo realizar la orientación a estos dos satélites.
Las herramientas necesarias para la instalación de la parabólica son: llave inglesa, taladro y broca, mango para colocación de tacos, martillo, brújula y rotulador.
Como material necesitaremos:
El diámetro de plato de la parabólica depende de varios factores:
En este post os mostramos como calcularlo:
Como hemos mencionado anteriormente el tamaño de la parabólica varía según el satélite, en este caso Astra 23.5º Este, y el lugar donde nos encontramos.
En la siguiente imagen que hemos sacado de esta web, vemos la huella de Astra 23.5ºE para la península ibérica.
Las franjas indican como la señal va perdiendo intensidad conforme nos acercamos al suroeste, siendo la zona de Andalucía la que peor señal recibe.
Para nuestro ejemplo con Málaga, vemos como tiene un PIRE de 48dBW aunque la zona más al suroeste como por ejemplo Marbella nos indica un PIRE de 44dBW.
PIRE son las iniciales de Potencia Isotrópica Radiada Equivalente. Simplificando mucho, este dato nos indica la potencia con la que llega la señal. Por tanto, cuanto más bajo sea este dato, más débil es la potencia de la señal y, como consecuencia, mayor diámetro de parabólica necesitaremos.
En la siguiente tabla podéis ver la relación entre PIRE, ganancia y tamaño de parabólica:
Para el satélite Astra 19.2º Este no existe tanta problemática porque tiene muy buena señal en toda la península ibérica. Con una antena de 60 cm sería más que suficiente para obtener esta señal.
Sin embargo, debemos de tener como referencia para elegir la medida de antena, aquel satélite del que menos señal obtengamos. Por tanto, elegiremos el diámetro mayor para coger la señal de dicho satélite.
En nuestro ejemplo con Málaga, la referencia será el satélite Astra 23.5º pues es el que tiene una señal más débil y requerimos una parabólica mayor. Esta parabólica debería de ser de 65 cm o más; para curarnos en salud y viendo en el mapa que corta la provincia a la mitad, solemos recomendar una parabólica de 80 cm por su mayor variedad en el mercado con diferentes tipos de precios.
Para conseguir recepcionar ambas señales con una sola parabólica tenemos dos opciones:
Podemos utilizar un LNB Monoblock. Este tipo de LNB tienen dos focos que permiten recibir la señal de cada uno de los satélites.
Según el número de receptores que queremos colocar tiene 1, 2 ó 4 salidas para el correspondiente número de decodificadores.
El LNB Monoblock para Astra 19º y Astra 23º es el Monoblock 4.3º, esta es la distancia que existen entre ambos focos y con los que se puede recepcionar ambas señales.
Ventajas: la gran ventaja de usar el LNB monoblock es que tiene una instalación más sencilla.
Inconveniente: el principal inconveniente es la distancia fija que existe entre los focos ya que en zonas como Málaga su ajuste es muy complejo e incluso vamos a requerir antenas más grandes de hasta 100 cm y probablemente este ajuste lo tenga que realizar un profesional.
Comprar LNB monoblock 4.3º aquí
La otra alternativa es utilizando un soporte multifoco y dos LNB singles, con los que conseguiríamos un efecto similar al LNB Monoblock pero con el que podríamos controlar la distancia entre LNBs mejorando la precisión y pudiendo ajustar de manera más fina la señal.
Por último, para bajar la señal de ambos satélites en un solo cable debemos utilizar un conmutador disecq para dos satélites y ya tendríamos orientada nuestra antena parabólica a los satélites Astra 23.5º y Astra 19.2º.
A nivel técnico, para orientar una antena debemos de tener en cuenta parámetros como el ángulo azimut que nos indica hacia donde está situado el satélite y el ángulo de elevación para darle mayor o menor inclinación a la antena.
También es relevante la inclinación del LNB. Todos estos datos van a variar según el satélite y la zona donde nos encontremos. Podéis ver esta información aquí.
Aunque la mayoría de las personas que no tengan un medidor de campo, lo harán de forma manual o con la ayuda de alguna aplicación móvil a modo de prueba y error moviendo la parabólica hasta obtener la señal deseada.
De todas formas, puedes acudir siempre a un antenista profesional que te sacará del apuro de una manera mucho más rápida y sencilla.
Dispones de todo el material necesario en nuestra tienda online www.tdtprofesional.com. Además cualquier consulta o duda que tengas tienes disponible a nuestro equipo técnico que te ayudará y asesorará en atencionalcliente@tdtprofesional.com
No es la primera vez que se nos formula esta pregunta. Por eso hemos decidido facilitaros una breve explicación sobre cómo realizar la orientación a estos dos satélites. Los datos que os proporcionamos más abajo, corresponden a la orientación para la provincia de Málaga (España). Para los que os encontréis en cualquier otro lugar, el procedimiento es similar, sólo habría que adaptar la orientación a la que corresponda en cada caso. Aquí tenéis una utilidad para calcularla.
Las herramientas necesarias para la instalación de la parabólica son: llave inglesa, taladro y broca, mango para colocación de tacos, martillo, brújula y rotulador. Como material necesitaremos: la parabólica con todos sus componentes, soporte de pared en L, 4 tornillos hexagonales, 4 tacos metálicos de expansión, 4 arandelas tipo ´grower´, 2 conectores F, un cable coaxial especial para satélite y el receptor satélite. El diámetro de plato de la parabólica depende de varios factores: -El satélite que queramos captar y nuestra posición geográfica La cobertura en Europa de los satélites Astra Los satélites 1B, 1C, 1E, 1F, 1G y 2C emiten la misma señal. La cobertura en la península es perfecta con una antena de 50 cm, sin embargo aconsejamos una de 80 cm. Para las Islas Canarias necesitaríamos una de 120 cm. Diámetro de plato necesario para captar Hispasat El satélite tiene cobertura completa para las Islas Canarias y la península usando una antena que puede ir desde los 35 a 75 cm.
Para empezar, la antena parabólica recomendada para esta orientación es aquella que tenga un diámetro de 80cm, y el LNB que se debe utilizar es uno de tipo Monoblock que tenga 4.3º de separación entre sus cabezas.
Para comenzar la orientación, hay que tener en cuenta la posición del satélite, que es la siguiente:
· AZIMUT: 138,43º
· ELEVACIÓN: 38,26º

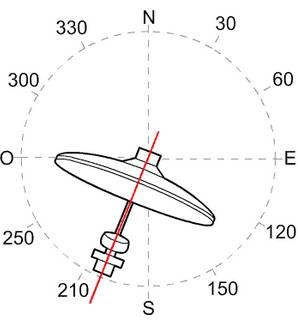

Teniendo en cuenta estos datos, la posición de la antena sería la siguiente:
