Rebuscando en nuestro foro, nos hemos dado cuenta que muchos clientes tienen problemas en realizar una instalación para TDT y Satélite con un único cable de bajada.
Por tanto en este artículo os pretendemos explicar cómo se debe ejecutar una instalación de TDT y Satélite. Para ello, vamos a trabajar sobre un ejemplo de la típica vivienda unifamiliar de 2 plantas, donde en la planta de arriba se distribuyen las habitaciones y en la planta de abajo el salón y la cocina.
En esta vivienda se instalarán los siguientes elementos;
- En el tejado se instalarán las antenas.
- En la segunda planta se instalará una toma de televisión.
- En la planta baja se instalarán 2 salidas de televisión.
Normalmente, las preguntas más frecuentes que se suelen plantear son:
- ¿Qué tipo de antena escogemos?
- ¿Qué tipo de amplificador es el adecuado?
- ¿Qué tipo de toma usamos?
- ¿Qué tipo de cable es el idóneo?

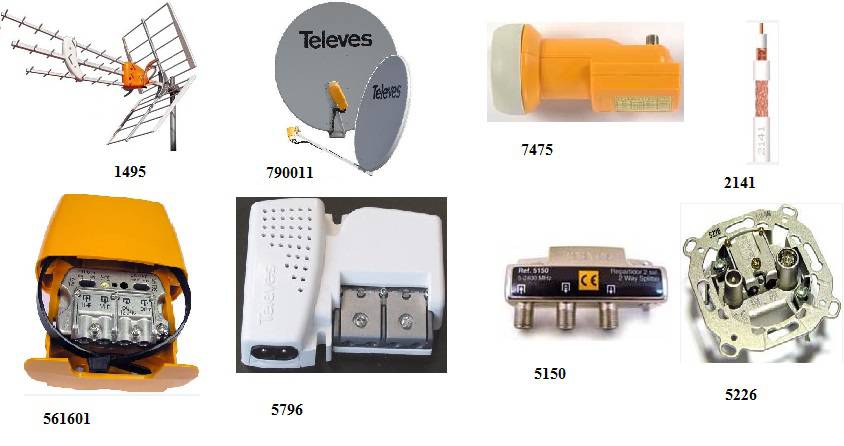

Pues bien, este tipo de instalación es muy sencilla. Lo vais a comprobar enseguida. Lo primero que vamos a hacer es detallar los elementos que vamos a utilizar en nuestra instalación, los cuales serán los siguientes:
- Antena TDT Antena TDT Dat Boss 5G de Televes
- Antena parabólica de 60cm Antena Parabólica 60 cm de acero de Televes
- LNB Single Conversor LNB single Televes de Televes
- Cable coaxial T100 Cable coaxial Interior Blanco 100 metros Daxis de Televes
- Amplificador de mástil 3 entradas 1 salida UHF-VHF-FI G30dB 561601 de Televes
- Fuente de Alimentación 2 salidas 5796 de Televes
- Repartidor interior de 2 salidas Conectores repartidores y distribuidores TV TDT de Televes
- Toma final separadora Tomas TV – TDTprofesional de Televes
Una vez establecidos los elementos a utilizar en nuestra instalación, procederemos a la realización del montaje de los mismos, el cual se realizará de la siguiente manera:
- Se instalarán en el tejado ambas antenas (TDT y Satélite). Dichas antenas irán conectadas al amplificador de mástil (el cual también actúa como mezclador). Del amplificador saldrá un cable hacia la segunda planta con las señales de TDT y Satélite ya mezcladas.
- En la segunda planta, instalaremos la fuente de alimentación, la cual integra 2 salidas. A la entrada de la fuente, colocaremos el cable que bajamos del tejado. Una de las salidas de la fuente irá a la toma 5226 que instalaremos en esa planta. La otra salida de la fuente conectaremos un cable el cual bajará a la planta baja.
- En la planta baja, colocaremos el repartidor de 2 salidas. A la entrada del repartidor conectaremos el cable que bajamos de la 2ª planta. Cada una de las dos salidas del repartidor irán conectadas a cada una de las dos tomas que tendremos en esa planta.
Si en un futuro tienes previsión de montar un motor a la parabólica o incluso instalas otra antena más, lo ideal sería realizar la instalación de TDT y Satélite de manera independiente, es decir, sin mezclar ambas señales y bajando en lugar de 1, dos cables (1 para TDT y 1 para satélite).
Si tenéis cualquier duda, escribidnos un comentario e intentaremos ayudaros.
Hola, como se puede mezclar la señal TDT y satélite utilizando una antena ANTENA TV TELEVES 148921 ELLIPSE 5G aprovechar su preamplificador incorporado y una antena de satélite . Gracias.
Hola buenos días, usted necesita un mesclador TEL561621, y una fuente de alimentación TEL5796.
https://www.tdtprofesional.com/es/amplificador-de-mastil-3e-1s-uhf-vhf-fi-con-filtro-lte-5g.html
https://www.tdtprofesional.com/es/fuente-alimentacion-220ma-12v-1-salidas-brida-uhf-fi-pikokom-televes-5796-tama-o-reducido.html
Un cordial saludo.
Hola y buenos días.
Me he encontrado este foro y agradezco enormemente que se haya creado.
Mi consulta:
Tengo una antena TDT y otra parabólica, con un amplificador de mástil televés para mezclar ambas señales.
Pues bien, si conecto la TDT y sintonizo veo todos los canales sin problema, pero al conectar la parabólica al amplificador, dejo de verlos.
A que puede ser debido?
Buenas noches,
La instalación la realicé en lunes por la mañana. Inicialmente tenía una fuente de televes 5796 y un amplificador de mastil 35dB con Mezcla de FI 1307 de Ikusi, el deco me arrojaba 65% de señal, y la calidad variaba entre 25 y 40 con la chimenea encendida, de ahí mi duda de si podría afectar. La calidad se estabilizó en 75% y al poco de tiempo, tanto señal como calidad bajaron a 8 y 0 respectivamente. Pensé que el amplificador podía haber cascado, así que lo cambié por un amplificador de mástil 561621, y los 8 de señal que tenia bajaron a 0, y la calidad se quedó en 0.
Ayer por la mañana con la chimenea apagada, cambié el LBN y reorienté la parabólica (el lunes cuando me quedé con 8 de señal y 0 de calidad, estuve tocándola para ver si con el viento se había movido algo) y ha pasado a 45% de señal y 96% de calidad. He encendido la chimenea después, y no ha variado, así que parece que era tema de LBN y el humo no influye para nada.
¿Crees que con el amplificador de ikusi tendré mayor señal que con el de televes?, ya que uno me daba 8 y el otro 0 sin tener el lbn bien, ¿o será el mismo nivel de amplificación de la señal?¿Como podría aumentar la señal? he estado chequeando las uniones y demás y parece todo correcto.
Gracias de nuevo por la ayuda.
Si la calidad es tan alta, que la potencia sea un poco baja, no es tan determinante. Lo bueno es que la calidad está muy bien. Con la antena bien orientada debe de tener buena potencia, te baja porque haces mezcla con el amplificador de mástil (que amplifica UHF pero no amplifica FI), y el reparto que tengas en casa. Puedes probar con un amplificador de línea para aumentar la potencia, pero vamos si no le está dando problemas, déjalo así.
https://www.tdtprofesional.com/es/amplificador-rf-fi-satelite-de-20db-47-2400-mhz.html
Buenas noches,
Lo primero de todo me gustaría agradecerles por el blog y los tutoriales que realizan.
Les escribo para pedirles orientación en mi instalación ya que no encuentro el posible error. Tengo una antena TDT 149501 de Televes y una parabólica de 60 que se unen a un amplificador de mástil 561621 (tengo el dc del uhf en on, aunque entiendo que no hace falta verdad?) la salida llega a una fuente 5796 de Televes en el interior de la casa, y de ahí va a un distribuidor tecatel rep.cla4s de 4 salidas, a tomas tv y sat. En una de ellas tengo un deco que me arroja señal y calidad 0.
En principio, la orientación de la parabólica es buena, el único problema que tengo es una salida de humos de chimenea justo delante, ¿son estos humos suficientes para apantallar la señal?. ¿Tendré el lbn roto? giro la parabólica hacia otros satélites y sigue a 0, ¿o apreciáis algún defecto en la instalación?
Cualquier idea que se os ocurra me vendría bien. Un saludo y gracias de nuevo!
Buenos días. ¿La instalación ha estado funcionando en algún momento y luego ha dejado de funcionar? ¿Funcionaba con la chimenea apagada? ¿Funcionaba con la chimenea encendida? Es la primera vez que nos consultan si el humo de una chimenea afecta a la señal. Sinceramente no sabría decirle.
En principio el material que tienes es correcto. O la parabólica no está bien orientada, o el LNB se estropeó, o tienes una conexión mal hecha. Hay que revisar.
Muchas gracias señor se ha solucionado todo. Cambié el repartidor 543503 por esto:
https://www.tdtprofesional.com/es/mezclador-de-se-al-satelite-y-television.html
Vale, eso es un mezclador que estas usando como separador, así hace la misma función que una toma separadora. Me alegro haber sido de ayuda. Saludos.
Pasando un cable directo desde la salida de la fuente 5796 hasta el receptor satélite curiosamente la señal baja mas y no visualizo ningún canal. En cambio a través del distribuidor televés 543802 si vuelvo a tener señal en unos canales sí y en otros no de satélite, como antes comentaba, muy raro todo esto, la verdad no sé que pasa. Donde dices que «pones un repartidor y a continuación otro», te refieres a la toma separadora de tv y sat. televés 543503 (entonces ésto no es lo que comento, sino un repartidor?.
543503 es un repartidor. No es una toma separadora. Una toma separadora es esto:
https://www.tdtprofesional.com/es/toma-tv-fm-sat-final-1-5-db.html
Me da la sensación que con la antena de 100cm como que tienes exceso de señal. Si quitas elementos de la instalación, tienes aún más señal y pierdes aún más canales. Cabe esa posibilidad. Con un atenuador regulable se podría regular esa señal fácilmente y ver si el problema viene por ahí.
https://www.tdtprofesional.com/es/atenuador-variable-rf-fi-20db-conexion-df.html
Hola, yo lo estoy intentando hacer pero algo me falla. La recepción de antena terrestre perfecta pero la recepción satélite de astra hay canales como que les falta señal (no se ven) y otros perfectos. Tengo ANTENA DAT BOSS UHF G42DBI y parabólica de 100 cm. con lnb doble ambas muy bien orientadas con medidor. Las dos se unen en un amplificador de mástil televés referencia 5351, que luego va a una fuente de 12 voltios televés 5796 y de ésta al distribuidor televés 543802 y luego a una toma separadora de tv y sat. televés 543503 (es una casa antigua y no he podido poner las que van a la pared en un cajetín), faltando poner otras cuatro tomas separadoras en las otras habitaciones. Será lo que me da el problema el amplificador de mástil que es antiguo y necesita algo más moderno?, como el del video que habías puesto anteriormente: https://www.youtube.com/watch?v=N3kHwDS5HPI
Veo que pones un repartidor y a continuación otro. Prueba a pasar un cable directo desde la salida de la fuente 5796 hasta el receptor de satélite. Si le funciona, entonces es que en la distribución pierdes demasiado y habría que ver como mejorar eso.
Hola.
Tengo una casa unifamiliar.
Con 4 viviendas.
Por vivienda unas 5 tv
Le ice una instalación en la cual, al principio se veía bien todos los canales. Pero con el pase de los días cada ves se ve menos o nada.
La instalación sería.
La antena y satelite
Amplificador de mástil
Fuente de alimentación
Derivador( salida 1 a un derivador 2 a repartidor)
En el otro derivador( 2 salidas a repartidor)
Y de los repartidores a las tv
Cual sería el problema de que no se me vea los canales??
Gracias antemano. Y saludos
Hola Cristian! Es casi imposible que le podamos ayudar con esa información. Necesitaríamos niveles de señal en antena y en tomas, medidos con un medidor de campo. Saludos,
Buenas instalé un kit amplificador de mástil más fuente de alimentación televes 5616 + 5796.
El problema es que el canal 58 ,TVE 1 se pixela los demás no, podría darme una pista, el cable es nuevo, gracias.
Puede ser muchas cosas. Realmente para acertar hay que ver que sucede con un medidor de campo. Pero siendo un canal próximo al 60, cabe la posibilidad de que sea una interferencia producida por 4G. Aunque el amplificador incluye el filtro, se le puede estar colando la interferencia por otra parte de la instalación. Recomendación si tierra está bien y no hay derivación eléctrica, conecta la chapa de la fuente de alimentación a tierra y a ver si haciendolo así, consigues que el apantallamiento actúe bien y dejes de tener esa interferencia. Si te funciona, dímelo para que compre hoy un cupón de lotería, porque tendría yo mucha suerte acertando con el problema sin verlo in situ.
Necesitaría un amplificador por tdt debido a la muy mal receptor de tdt , y mezclar lo con un antena satélite , y como se conecta el amplificador si antes de mezclar o después. Gracias
vea este video https://www.youtube.com/watch?v=N3kHwDS5HPI
Lo primero de todo agradecer el articulo, está genial, pero mi caso es un poco mas grande!!
Tengo una casa unifamiliar de 2 plantas con un anexo. Antenas tdt y quiero instalar una parabolica (fija) en el tejado.
En la primera planta dispongo de 3 tomas de television y en la planta baja de 7 tomas, todas estan conectas entre si, es decir, tienen cable de entrada y uno de salida hasta la siguiente caja.
No veo demasiado bien los canales.. con el amplificador de mastil y la fuente de alimentacion que pones me bastará? Y cuando mezcle la señal por un solo cable… como hago en la toma para ver tdt y conectar el decodificador? (De la toma al IN del deco y del OUT a la tele)??
Y para terminar tengo el anexo (actualmente sin tomas de tv y me gustaria saber si desde el amolificador de mastil (modelo que pones) puedo sacar otro cable hasta el anexo y alli poner 3 tomas mas!
Espero que me haya explicado bien y que puedan ayudarme.
Un saludo
Su instalación parece compleja y no he entendido bien la distribución. ¿Nos puedes enviar un esquema por email y todas sus dudas?
¿No es factible mezclar la señal de una antena terrestre y la de una parabólica cuando ésta última está motorizada?
En caso de estar motorizada, lo mejor es un cable directo.
quisiera hacer una consulta:
Ante todo muchas gracias por tomaros el tiempo para resolvernos éstas dudas.
Bueno, quisiera hacer una instalación de TDT + SAT en una vivienda unifamiliar con 5 tomas distribuidas por la casa ( una en cada uno de los 3 dormitorios; y 2 es el salón comerdor.
Todas disponen de toma de salida única de sat/tdt de televés.
y quisiera hacer la recepción y la distribución de las señales a todas las tomas sin que ninguna de ellas se vea afectada por el uso de ninguna otra.
La antena parabólica irá dirigida principalmente a canales Alemanes. El tubo de bajada desde la terraza hasta la caja de distribución donde están actualmente todos los cables de las tomas es de 40 mm suficiente para bajar varios cables de ser necesario.
Quisiera saber que elementos necesitaría comprar y como instalarlos.
Muchas gracias.
Si quieres hacer una instalación totalmente independiente de unos receptores de satélite de otros para que todos vean todo lo que quieran de todo el satélite al que apuntes, entonces tienes que hacerlo con multiswith.
Necesitaras un LNB QUATTRO.
https://www.tdtprofesional.com/es/conversor-lnb-quattro-black-premium-0-2-db-inverto-idlb-qutl40-premu.html
Pasar cuatro cables desde la parabólica hasta el interior
Un multiswith, 5×8
https://www.tdtprofesional.com/es/multiswitch-fi-5-entradas-x-8-salidas-12156.html
Y luego una salida directa para cada toma de TV-SAT que tengas.
Si tienes dudas de por qué tanta parafernalia, te recomiendo esta lectura del blog. Y si te siguen quedando dudas, pregúntanos lo que necesites.
https://www.tdtprofesional.com/blog/instalacion-satelite-directamente-o-con-distribuidores-de-cable/
