El otro día tuve que enfrentarme con una instalación de varios amplificadores en cascada dentro de un conjunto residencial. El instalador no era capaz que las señales de TDT llegaran con la suficiente calidad a las tomas de interior de usuario. Un poco sorprendido por el problema nos echamos al hombro el medidor de campo y fuimos a visitar la obra.

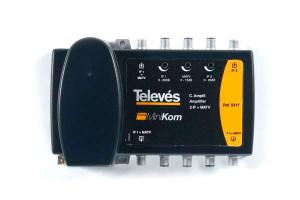

La instalación era simple, 2 amplificadores Televes de ICT referencia 5317 (http://www.tdtprofesional.eu/index.php/central-amplificadora-minikon-2-fi-matv.html) en cascada.
Mi sorpresa fue comprobar como en cabecera los niveles de señal y MER eran correctos, mientras que en toma teníamos niveles adecuados de potencia pero el MER era siempre inferior a 20 dBs. Por tanto, el problema debía estar en los amplificadores de línea, ya que los elementos pasivos no afectan al MER, a no ser que no este blindada la instalación.
Rápidamente detectamos que el primer amplificador en cascada estaba provocando el problema, ya que a pesar de tener un nivel de señal a su salida de 110 dBuV, el MER para la mayoría de canales era inferior a 20 dB. Para solucionarlo basto con ajustar el amplificador, buscando los mejores niveles de MER y olvidándonos por completo de la potencia. Después del ajuste conseguimos niveles de 33 dB de MER (lo aconsejable es tener niveles mayores de 23 dBs) y un nivel de señal de 103 dBs, niveles mucho mas razonables para las señales de TDT.
La conclusión una vez mas, es que en las instalaciones de CODFDM, el parámetro principal a tener en cuentas la calidad de la señal. Tenemos que olvidarnos de una vez de la potencia.
P.d. Por supuesto el instalador tuvo que invitarnos a desayunar, por no seguir nuestros consejos 😉
Buenos días tengo un amplificador ref 5317 tengo poca señal en mi casa de campo puedo colocar este amplificador con un repartidor para distribuir la señal para todas las abitaciones o dormitorios. Un saludo gorka561@hotmail.com
Hola buenos días, si el amplificador 5317 le aportara el incremento de señal y con el repartidor le llega a las evitaciones.
https://www.tdtprofesional.com/blog/instalacion-de-amplificadores-de-linea-en-cascada/
Un cordial saludo.
muy interesante esta pagina . solo tengo una duda que ajustes pudo hacer al ampli para mejorar el mer , quizas estaba saturado o la pdte no se si podria decirme un poco mas . gracias por su atencion
El MER es dificil de mejorar. Normalmente el MER se mejora en la antena, ya que es un parámetro que mide la tasa de error de bits que recibimos. Realizando amplificaciones es dificil que el MER se recupere.
