Los LNB son un elemento indispensable en cualquier instalación de satélite. Pero debemos saber que hay diferentes tipos y modelos y que cada uno de ellos está pensado para un funcionamiento específico.
En este artículo te enseñamos todo lo que necesitas saber sobre los conversores LNB para antenas parabólicas.

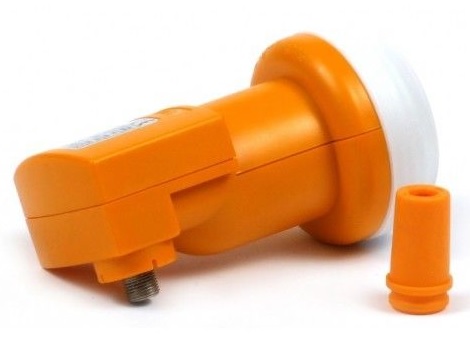

Un LNB es un dispositivo que se sitúa en el foco de la antena parabólica y es el encargado de adaptar la señal recibida del satélite y distribuirla, mediante cable coaxial, a toda nuestra instalación. Pero ¿por qué?.
Dado que las frecuencias de transmisión del enlace descendente del satélite (downlink) son imposibles de transmitir, directamente, por cable coaxial debido a su alta frecuencia, es necesario instalar un dispositivo que adapte estas frecuencias a unos niveles óptimos para el cable coaxial. De eso se encarga el LNB. El LNB ya sea de banda C o KU, no es nada más que «la verdadera antena».
Hay dos modelos de LNBs:
A la banda de frecuencias elegida para el reparto de la señal por el cable coaxial se le llama banda «L». Esta banda está comprendida entre 950 MHz y 2150 MHz.
Dado que la banda Ku tiene 2.05 GHz de ancho de banda (10.7 GHz a 12,75 GHz) y la Banda L tiene 1.2 GHz de ancho de banda, la conversión a Banda L no es posible en su totalidad, porque falta ancho de banda. Es por ello que la señal se divide en dos sub-bandas, denominadas Banda Baja (10.7 a 11.7 GHz) y Banda Alta (11.7 a 12.75 GHz).
Ya que el enlace descendente del satélite (señal emitida) tiene unas pérdidas muy elevadas, mayores de 200 dB, la instalación requiere de unos niveles de ruido mínimos. Esta es otra de las características que albergan los LNB. Como su propio nombre indica, Low Noise Block, son bloques de bajo nivel de ruido, comprendidos entre 0.1 dB y 1 dB. Cuanto menor sea la figura de ruido de nuestro LNB, mejores serán las prestaciones del mismo.

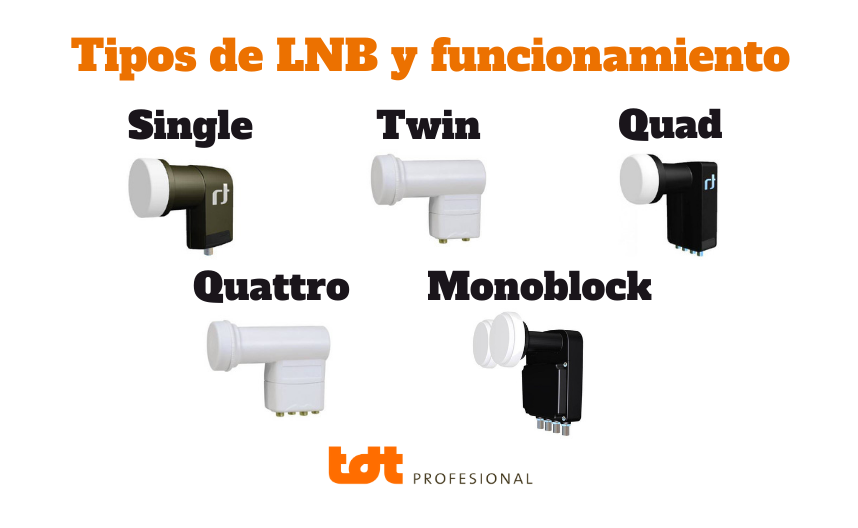

En el glosario de LNBs, encontramos 5 tipos:
LNB Single: LNB de una única salida. Su instalación es hacia un sólo receptor. Este tipo de LNB presentan una baja figura de ruido y un reducido ruido de fase. Es el más habitual en instalaciones domésticas e individuales.
LNB Twin: Este LNB fue diseñado para hacer frente a la necesidad de tener dos LNB instalados (en una sola antena parabólica). El cuello largo permite colocar los LNBs cerca el uno del otro y ganar acceso a los satélites normalmente demasiado cerca en su posición orbital.
LNB Quad: Este LNB fue diseñado para hacer frente a la necesidad de tener 4 LNB instalados (en una sola antena parabólica). Sus 4 salidas pueden ser conectadas directamente a cada receptor.
LNB Octo: El LNB Octo permite al usuario conectarlo a 8 receptores individuales para satélite digital y el plato. Diseñado tanto para la recepción digital y analógica.
LNB Quattro: Este tipo de conversor LNB posee 4 polaridades, es decir, 4 salidas con polaridades diferentes. Vertical alta, vertical baja, horizontal alta y horizontal baja. Utilizados para multiswitch.
[EXTRA] LNB Monoblock: LNB de dos focos con una separación concreta entre ellos (Monoblock de 4.3º ó Monoblock de 6º). Normalmente sirven para captar la señal de dos satélites cercanos en una sola antena parabólica de 80cm. Los satélites más frecuentes de obtener habitualmente en España son Astra y HotBird o Astra 19º y Astra 23º.
Mucho más en www.tdtprofesional.com
Cargadores coche eléctrico Raedian: fáciles de instalar y controlar con la app. Disfruta de carga…
Como instalador de telecomunicaciones, es imprescindible conocer en detalle los productos que componen cada red…
Antes de adquirir un soporte, debemos tener en cuenta varios puntos, como las pulgadas para…
SmartNova de Televés; Solución perfecta para disfrutar de televisión en caravanas. Fácil configuración gracias a…
Analizamos las características clave que deben tener los puntos de acceso para proporcionar una experiencia…
Aprende a diferenciar fibra óptica según el color de los conectores en pigtails y latiguillos.…
Ver comentarios
Hola muy buenas! Creo que sois los idóneos para saldar mi duda.
Estoy obrando en casa desde 0 y llega la hora de meter el cable de antena, parabólica y demás. Mi idea es con una antena parabólica poder tener los satélites Astra 19.2 E y Hotbird 13E, pero quiero poder poner un decodificador en cada habitación (4 contando el salón) y que cada uno pueda ver el canal que quiera, esto es posible? qué instalación necesitaría, amigos?
Saludos de antemano.
Sí, es posible. Para ello necesitas un multiswich de 9 entradas y 4 salidas mínimo, u 8 salidas que será lo más habitual que encuentres aunque no las uses todas.
https://www.tdtprofesional.com/es/satellite/multisat-system/ending-multiswitches.html
También necesitaras 2 LNB tipo Quattro. Uno para cada parabólica.
https://www.tdtprofesional.com/es/satelite/conversores-lnbs/lnbs-conversores.html?serie_satelite=quattro
Buenas tardes.
Se puede conectar el lnb directo al televisor o es necesario un decodificador?
Gracias por tu respuesta.
Pff, depende. Si la televisión tiene entrada de satélite sí, lo puedes poner directo. Pero si la televisión no tiene sintonizador de satélite no. En ese caso necesitas uno externo.
https://www.tdtprofesional.com/es/receivers/receptores-satelite/alta-definicion-hd.html
cual es la configuracion de un lnb 4k para poder obtener señal y calidad con un deco zte A34 de cantv tv satelital
La misma que para cualquier otro LNB. No hay ninguna configuración especial para LNB 4K, puesto que los LNB 4K es solo marketing, ya que los LNB captan la señal del satélite sea SD, HD o 4K. Todos los modelos lo hacen.
Hola buen día TDT Profesional, he aclarado muchísimas dudas leyendo el blog y las respuestas a las consultas realizadas por los usuarios, por lo que agradecería muchísimo tu ayuda para aclarar algunas dudas que mantengo todavía.
Estoy en Venezuela, suscrito a DirecTV (SimpleTV) y estoy evaluando seriamente adquirir un receptor satelital para mejorar la parrilla de programación actual de la empresa.
La pregunta es, Cual receptor satelital me recomendarías para continuar utilizando la señal emitida del satelite sin necesidad de mover la antena ni el LNB instalado? es decir, la antena es del edificio y otros vecinos la utilizan con su suscripción a DirecTV. Si eso es posible hacerlo o si debo instalar otra antena y LNB separadamente.
Buenos días. A parte del DirecTv imagino que habrá algunos canales Free to air en el satélite, y eso lo puedes ver con cualquier receptor de satélite. Lo que no se cuantos canales tendrás, ni si son de interés o no.
Buenas.
Vivo cerca De Santiago de Compostela y tengo una parabolica Triax de 100 cm que adquirí recientemente y quiero ponerle un soporte para 2 LNB´s para pillar los satélites 19.2 y 23,5, actualmente tengo un LNB que supuestamente tendría que pillar ambos satélites pero no consigo pillarlos. Probe con este LNB DUO LNB Universele Monoblock Twin LNB y con este otro LNB Inverto Single Monoblock 23mm, 4° (4.3º) para antenas de 80cm pero solo consigo pillar uno por eso queria que me ayudasen a escoger bien y no estar tirando el dinero a lo tonto.
1.- este soporte (oporte TD Flexiblock Triax 2 LNB MULTI 3º-10º solo para antenas Triax hasta 88 cm) pone que es para antenas de hasta 88 cm y la mía tiene 100, ¿me valdría?
2.- Que LNB me aconsejas y en que tengo que poner atencion.
3.- Que inverto es el mejor para este tipo de instalaciones
Para pillar los satélites uso GTMedia V8 Finder Meter
1.-Que frecuencia, polaridad y velocidad tendría que ponerle tengo que usar para buscarlos
Tambien queria ponerle un cable nuevo desde la parabolica hasta la Dreambox 800 HD
Espero me puedan ayudar
Buenas. Los monoblock vienen ajustados para antenas de 80cm, para antenas de 100cm no se ajusta bien la distancia focal y no sirve. En ese caso tienes que usar un soporte multifoco, un conmutador diseqc y dos lnb single. Puedes encontrar todo este material en nuestra web.
https://www.tdtprofesional.com/es/conversor-lnb-single-black-ultra-0-2-db.html
https://www.tdtprofesional.com/es/soporte-multifoco-para-2-lnb-antenas-de-80-a-120-cm.html
https://www.tdtprofesional.com/es/conmutador-disecq-2-0-para-4-satelites-tecatel.html
Hola Buenas Tardes.
yo uso una antena tigo y un deco tigo. voy a darle de baja. mi consulta es la siguiente: al quedarme con la antena y el LNB que me proporciono la empresa de paga. puedo re usarlo comprando un decodificador comprado en amazon. si es asi, cual me recomiendan. o debo comprar un LNB liberado al igual que el decodificador..si esto es mi solucion cual NLB y decodificador me recomiendan. SOY de Guatemala.
Buenos días. Desconozco el satélite al que apunta la antena esta plataforma para darle el servicio, pero tanto la antena como el LNB lo normal es que sean universales y lo puedes aprovechar para darle otro uso. Lo que tendrás que comprar un receptor que se adapte a los servicios que quieras ver.
Hola Cristobal, tengo una antena y LNB de DirecTV y un decodificador FTA de CANTV Satelital, pude ubicar y recibir la señal del Hispasat 30W en Venezuela, con la base de un vídeo de un usuario, lo que me llama la atención es la frecuencia del TP que es 3766 V Mhz y 27500 SR, porque? si funciona! pero lo que indican las paginas es de 11884 V y SR 27500, si esto es correcto, cual es la formula? necesito saberlo para ubicar el Satelite Telestar 12V y captarlo con su frecuencia FTA, agradezco tu respuesta!
buenas noches quisiera montar un proyecto, ya que quiero compartir con mi comunidad la señal que me operador me vende por medio satelital, y partiendo de eso llevar ese servicio a otros de mi comunidad por medio de una antena sin apuntarlo al satelite de mi proveedor si no que apuntarlo a una antena que yo pueda instalarlo y desde ese punto pasar el servicio a mi localidad es posible.? no quiero emitir iptv no si no la misma señal de tv digital a analogico.
Hola Fernando. Técnicamente es posible hacerlo, pero no es tecnología de uso doméstico. Necesitarás un proyecto de ingeniería para hacerlo, permisos del ayuntamiento, permiso de las telecomunicaciones y un equipo técnico que se lo monte y haga el mantenimiento. Saludos.
Hola! como puedo alimentar el lnb y el satellite finder con una fuente externa? me refiero a alimentarlo sin usar la alimentación del receptor satelital
Se utiliza un paquete de baterías, que ten 12Vc y se conecta a través de un inyector de corriente. Hay localizadores de satélite que ya traen esa opción como este.
https://www.tdtprofesional.com/es/kit-de-orientacion-para-parabolicas.html
Hola tengo una antena de Direct TV con su lnb..no tengo el deco.
Me gustaría saber qué sintonizador digital comprar ( que no sea el de Direct TV) para captar el satélite amazona
Gracias por su colaboración
Espero que alguien que nos lea que tenga experiencia con el satélite Amazonas, le pueda responder.
