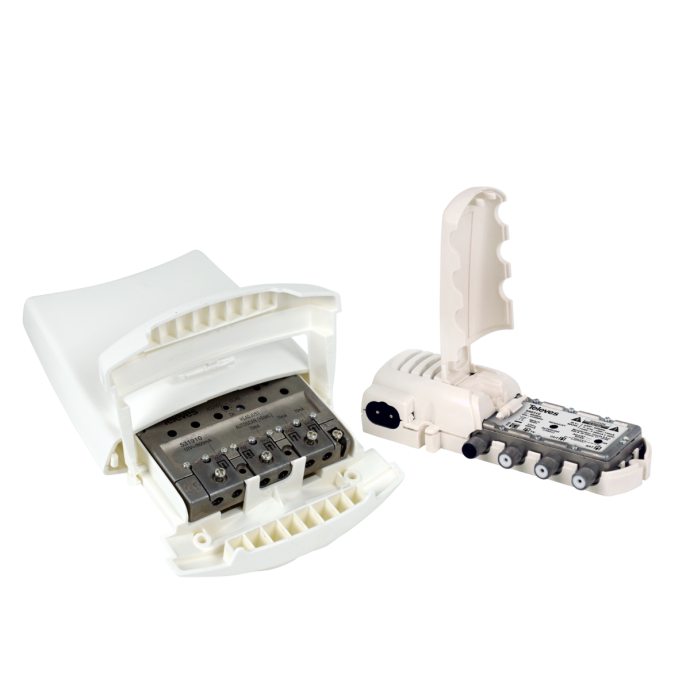

Amplificador de Mástil 3 Entradas UHF/VHF/FM 1 Salida 80dB SmartKom de Televes

Especificaciones Técnicas del Amplificador de Mástil Inteligente SmartKom 531911 de Televes

A continuación te explicamos brevemente cómo funciona y se configura este amplificaor.

Selección manual del filtrado, nivel de salida y ecualización

En la configuración automática, con sólo pulsar un botón, el SmartKom detecta los canales, les asigna los filtros y los niveles de salida. También gestiona la alimentación de la antena en caso de ser necesario para ajustar el nivel de salida al máximo posible. Esta opción es muy práctica y funcional por ser automática, sin embargo, los profesionales con conocimientos avanzados suelen preferir hacer la configuración con la aplicación ASuite, de forma que pueden elegir manualmente los filtros, canales y niveles de salida, optimizando la señal de salida.

Esta configuración manual requiere que ASuite esté instalada en un dispositivo móvil Android/iOS con Bluetooth.

La aplicación debe iniciarse en el dispositivo y conectarse con el dispositivo SmartKom, pulsando el botón “conectar”. A continuación, se pulsa la opción de “importar”, representada con una flecha apuntando hacia abajo, y se recupera la auto-configuración guardada físicamente en el SmartKom. El usuario puede ahora editar manualmente los diferentes parámetros de la configuración:

Selección de los filtros

Se pueden dar casos en los que uno o varios canales de otro repetidor que no son de interés, se introduzcan en la configuración automática inicial; o que ciertos canales se puedan recibir con mejor calidad a través de otra entrada UHF con otra antena; o simplemente que el usuario quiera añadir o eliminar un canal de la distribución.

Todo esto se puede hacer modificando la asignación de los filtros, pulsando en el cuadro de canales de cada entrada UHF, y deseleccionando los canales que no interesan.

Para añadir un canal que se recibe mejor a través de otra entrada, o incluso un canal generado por un modulador, hay que pulsar sobre el cuadro de canales de esta entrada UHF, y seleccionar los canales nuevos que se quieren programar.

El envío de alimentación a través del cable, se activa pulsando sobre la opción DC del cuadro de cada entrada. Las opciones de alimentación son: forzar el envío a 12V, gestión automática o desactivada.

Gestión del nivel de salida

Según las circunstancias de la instalación puede ser necesario variar el nivel de salida. Esto se realiza pulsando en el botón de “nivel” y seleccionando uno de los valores disponibles.

El nivel máximo seleccionable de nivel de salida del SmartKom es de 85dBµV.

Ajuste de la ecualización

Para ajustar correctamente una instalación, suele requerir ajustar la ecualización de los canales y compensar las diferencias de atenuación que sufren los canales a diferentes frecuencias. En la pantalla de ajuste, se representan visualmente los canales, y el usuario puede ajustar sus niveles mediante las flechas situadas sobre cada uno de ellos.

Finalizar y enviar la configuración

Tras realizar todos los cambios y ajustes deseados, la configuración debe ser enviada al SmartKom. Esto se consigue pulsando en el botón de “enviar”, representado con una flecha apuntando hacia arriba. Recomendamos siempre guardar la configuración en el dispositivo móvil, pulsando en el icono de disquete. Así, el usuario podrá recuperarla fácilmente, pulsando el icono de la carpeta, y volver a utilizarla en otros dispositivos SmartKom de la zona, ahorrando mucho tiempo.
