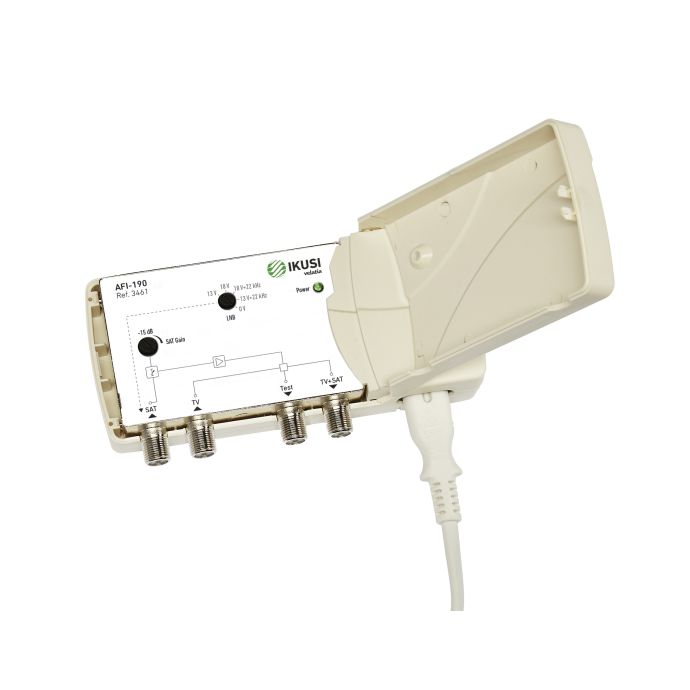

Amplificador de Línea SAT con Mezcla TDT 1Entrada/1Salida 34dB de Ikusi

El amplificador 3461 de Ikusi tiene ajuste de tensión/tono por medio de conmutador rotativo, 1 entrada satélite amplificada y 1 entrada terrestre, la cual se mezcla con la señal FI.

¿Qué características técnicas tiene el amplificador 3461?

• 1 entrada Satélite 950-2450 MHz, potenciómetro de ajuste de ganancia Sat;
• 1 entrada de acoplamiento Terrestre 5-790 MHz;
• 1 salida Satélite+Terrestre;
• 1 toma test de salida.
• Telealimentación LNB. Inyección tensión/tono para selección de polaridad y banda mediante conmutador rotativo.
• Alimentación red alterna univarsal. Nivel de protección de seguridad eléctrica Clase II. Cable de red con clavija bipolar.
• Caja de plástico con cubierta protectora. Conectores F.
• Montaje interior mediante una percha-fijación para facilitar la sujeción a pared.

¿Qué especificaciones técnicas tiene el amplificador 3461?

• Banda TV MHz: 5 - 790
• Banda SAT MHz: 950 - 2450
• Entradas (TV y SAT): 2
• Salida (TV+SAT): 1
• Test de salida TV+SAT dB: -30
• Ganancia TV (pasiva) dB: -1
• Ganancia SAT dB: > 34
• Atenuación ajustable SAT dB: 0 - 15
• Nivel de salida (IMD3 -35 dB, EN 50083-3) dBμV: 120
• Pérdidas retorno entrada/salida dB: ≥ 6
• Figura de ruido dB: < 8
• Tensión de red VAC: 100 - 240
• Tipo de regulación: Modo conmutado
• Tensión/Tono: inyectables en puerta de entrada SAT: 0V ; 13V+22kHz ; 18V+22kHz ; 18V ; 13V
• Corriente máx telealimentación LNB mA: 200 (+13 VDC / +18 VDC)
• Consumo W :< 6
• Dimensiones mm: 120 x 85 x 50
