Base de Toma Final TV-R/SAT Pérdidas Derivación -3dB de Fagor

SKU
FAG86265
Marca: Fagor
5,34 € IVA Incluido
Disponibilidad: Bajo pedido
1 a 7 días

Base de Toma Final 2 Salidas 5-2300Mhz de Fagor

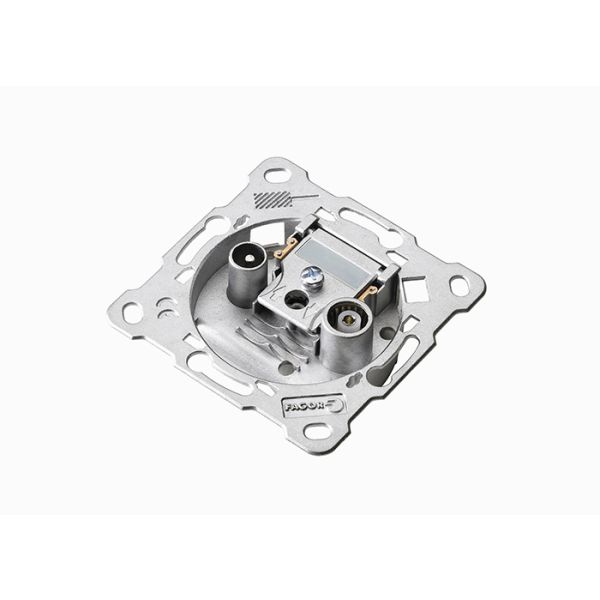

La toma final serie BSF 403 DC tiene 2 salidas: una IEC macho para TV+FM y otro conector hembra para SAT.  Estas tomas se usan en la distribución de TV digital, llegando hasta 2300MHz, en instalaciones tanto individuales como colectivas en interiores.

Esta toma es adecuada para la renovación en instalaciones de bajantes en viviendas, para su montaje en cascada o serie, con las bases conectadas entre sí. Permite el paso de corriente IN-OUT y en salida SAT (IEC hembra).

Su chasis está hecho en zamak, material muy resistente, con blindaje especial para las conexiones de entrada y salida, evitando fugas de señal hacia el exterior y evitando interferencias. Tiene un gran factor de apantallamiento.

Cuenta con atenuaciones muy bajas. Su diseño permite una fácil instalación.

-
+

Especificaciones Técnicas de la Base de Toma Final 2 Salidas 5-2300Mhz de Fagor

MODELO BSF 403 DC
Referencia 86265
Nº de salidas 2
Banda cubierta                                                  MHz 5 ÷ 2300
Paso de corriente IN-OUT 300 mA max -
SAT 300 mA max SI
  5 - 30 MHz
Atenuación de paso 47 - 862 MHz dB Final
950 - 2150 MHz End
  2150 - 2300 MHz
  5 - 30 MHz 4,5
Atenuación de 47 - 862 MHz dB 3,5
derivación 950 - 2150 MHz 5,5
  2150 - 2300 MHz 6
  5 - 30 MHz
Atenuación directiva 47 - 862 MHz dB -
950 - 2150 MHz
  2150 - 2300 MHz
  5 - 30 MHz 5
Aislamiento entre 47 - 862 MHz dB 10
salidas 950 - 2150 MHz 12
  2150 - 2300 MHz 12
Pérdidas de retorno 5 - 862 MHz dB
950 - 2300 MHz
10
10
VHF
Factor de            UHF apantallamiento
SAT
30 - 300 MHz
300 - 862 MHz dB
950 - 2300 MHz
75
65
55
Conectores de salida (UNE 20-523-79) TV
SAT
IEC 9,5 (m)
IEC 9,5 (h)
Dimensiones embalaje (20 u.) mm 300 x 105 x 85
Peso (20 u.) Kg 2
Más Información
EAN 8432589862656
Alto 0.300
Largo 0.500
Ancho 0.500
TDT - Sistema Distribución TDT y SAT
TDT - SERIE FABRICANTE Conector CEI
Color Plateado
Equipo Distribución TV-SAT Toma
Entorno Interior
Conexión Distribución TV-SAT CEI
Nº Salidas 2
Banda de Frecuencia FI, FM, UHF, VHF
Pérdida de Inserción (dB) 3
Paso de corriente
Marca Fagor
