Conectores y conexiones para distribuir señales
En ésta sección tenemos los conectores y las conexiones que son necesarios para adecuar la unión de elementos y de este modo poder realizar la conexión entre todos los elementos pasivos y activos que hay en la instalación de telecomunicaciones. Contamos con diferentes tipos de conectores como lo son: conector F, conectores CEI (también conocidos como conectores IEC o en jerga coloquial, conectores macho o conectores hembra), conectores BNC, conectores de comprensión, y una multitud de adaptadores entre conexiones. Además de las herramientas necesarias para trabajar con éstos y cargas de 75Ω que adapta la impedancia del cable.
- Conectores F: Es el conector de las telecomunicaciones por excelencia. Es un conector que se rosca sobre la funda del cable coaxial y tiene en su otro lado una rosca hexagonal para utilizar una llave fija, pero casi siempre se utiliza los propios dedos para conectarlo, girando la rosca sobre la conexión hembra.

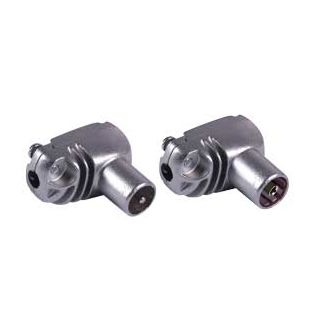

- Conectores CEI: Los conectores CEI o ICE, son conocidos como conectores macho o conectores hembras. Son los conectores más comunes de andar por casa. Es el típico conector que lleva nuestra televisión por detrás y la base de televisión de la pared.
- Conectores BNC: Son conectores más utilizados por parte de los profesionales ya que se conectan en equipos de medidas o en grabadores de CCTV que generalmente son instalados por profesionales. Es un conector que se inserta y luego se hace medio giro para dejarlo ajustado. Es una conexión segura que no es fácil de que se suelte por sí sola.
- Conectores de compresión: No es un tipo de conector como tal, sino que es una versión de todos los anteriores. Son conectores que en lugar de ser roscados sobre la funda o atornillados sobre el cable, se necesita una herramienta de crimpado para aprisionar el conector con el cable. Una vez se ha realizado la compresión es imposible de reutilizarlo para una nueva conexión. Queda fijado para siempre y si se necesita volver a hacerlo hay que cortar el cable y volver a empezar. Igual que ocurre con los RJ45 para Ethernet. No se pueden soltar.
- Las cargas de 75 Ohm se utilizan para aquellas conexiones de los elementos de la distribución de la red de televisión que se quedan sin conectar. Es un elemento al que normalmente no se le atiende pero es de suma importancia porque estas cargas evitan que el ruido y las interferencias entren a nuestro sistema de televisión y provoquen una mala calidad de la señal. Son adaptadores de impedancia.
- Adaptadores: Los adaptadores lo podrás encontrar en todas las subcategorías de esta sección. Son híbridos entre unas conexiones y otras. Para pasar de una conexión a otra o de macho a hembra.
- Herramientas: Por último tenemos una sección de herramientas para conexiones.
