Conectores F
Los conectores F son una conexión rápida y segura para nuestro cable coaxial. Estos conectores se utilizan principalmente en los distribuidores, PAU, derivadores y otros elementos de la instalación como amplificadores, LNBs, e incluso en los receptores de satélite. Es un conector muy frecuente y muy fácil de usar.
El conector F también se conoce vulgarmente como conector de rosca. Principalmente hay dos tipos,de 7 mm ( 6,8mm) es el más frecuentey el empleado en la mayoría de cables coaxiales, y conector de 5 mm que se utiliza en un cable coaxial más fino, normalmente empleado en instalaciones de satélite. Aunque también podemos encontrar conectores F de otros diámetros.
También disponemos de conectores F a otros tipos de conexión.
¿Qué son los conectores F?
Los conectores F son un tipo de conector usado para los cables coaxiales de radiofrecuencia. Comúnmente se utiliza en televisión terrestre, ya sea por antena o por cable, y para televisión por satélite.
El cable más utilizado es el modelo RG-6 o el RG-59 en el caso de instalaciones más antiguas.
¿Qué características ofrecen estos conectores?
Los conectores F son baratos, pero tienen 75 Ohmios de impedancia, además de contar con un ancho de banda utilizable de hasta varios GHz.
Su bajo costo se debe principalmente a su diseño, ya que utiliza el conductor sólido del cable coaxial como pin del conector F macho.
El cuerpo del conector macho se suele prensar o incluso atornillar a veces, a la malla externa del cable. Actualmente se utiliza la técnica de la compresión.
Los conectores hembra tienen hilos UNEF 3/8-32 de 9,525mm de diámetro.
La mayoría de los conectores F macho, tienen un anillo roscado para realizar la conexión con los conectores F hembra.
Algunas veces la conexión se realiza de manera encastable, pero este método presenta un blindaje muy pobre contra las señales que llegan por aire, ya que pueden ser fácilmente interferidas por otros receptores.
¿Cómo se realiza una conexión a la intemperie?
Algunos fabricantes incorporan la categoría de “Conectores F a prueba de intemperie”, es decir impermeables al agua.
Esto se realiza mediante una “gomita negra” que incluyen los conectores F en su interior, esta gomita es la denominada “junta tórica” y tiene la función de proteger la instalación, ya sea terrestre o satélite, de la humedad.
Siempre es recomendable instalar conectores F con junta tórica, tanto en el exterior como en el interior de la vivienda, ya que de esta manera evitaremos que entre agua de la lluvia, si tenemos una instalación de exterior, al igual que evitaremos que entre humedad procedente de la condensación si hablamos del interior de la vivienda.
La utilización de esta junta previene el riesgo de sufrir una “inundación” de la conexión, ya que el agua o la humedad es el mayor enemigo de los dispositivos relacionados con la instalación terrestre y satélite , pudiendo llegar incluso a perder la señal y que la instalación deje de funcionar. Los efectos de la penetración del agua o la humedad en la instalación tiene dos rangos, un primer rango en el que simplemente se produce una alteración de la señal, que afecta a la respuesta en frecuencia de la red, y un segundo rango cuando los niveles de humedad son muy altos, en el que se producen cortocircuitos y averías en los elementos activos de la instalación, como pueden ser amplificadores de banda ancha, amplificadores programables o amplificadores monocanales, lo que provocaría que nuestra instalación deje de funcionar.
¿Se necesita una herramienta para realizar la conexión?

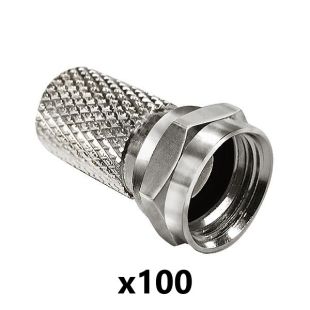

Los conectores F más simples no necesitan de herramientas para realizar la conexión, basta con pelar el cable de manera adecuada, retirar la malla y enroscarlo sobre la funda del cable con los dedos. El vivo asoma por la cabeza del conector y la malla queda oculta entre la funda del cable y el propio conector.
Otros modelos de conectores F, sí requieren de herramienta para conectarlos. Son los denominados conectores F de compresión o de crimpar, estos conectores F profesionales lo utilizan los instaladores que se garantizan una conexión bien realizada y muy duradera, es imposible de sacar el conector tirando del cable, para quitar el conector hay que cortar el cable justo por detrás del conector. Los conectores de compresión no se pueden reutilizar, una vez crimpado el conector queda fijo para siempre y no hay posibilidad de volverlo a abrir.
Existen un par de herramientas más, muy simples y económicas, también relacionadas con los conectores tipo F, que nos facilitan enormemente el trabajo.
Una de ellas es el pelacable. Un simple canuto que tiene un par de cuchillas a cada extremo, que realiza un corte preciso en el cable para dejar el vivo al descubierto, y por el otro lado tiene las cuchillas a la medida justa para realizar un corte en la funda del coaxial y dejar la malla visible para realizar la introducción del conector, ya sea tipo F, tipo CEI u otro tipo de conexión que queramos realizar.
La segunda herramienta es la llave de conexión tipo F. Aunque roscar la cabeza del conector se puede hacer de manera sencilla con los dedos, para terminar de roscarlo totalmente y que la junta tórica realice su función de evitar humedad dentro del conector, es necesario de apretar muy bien el conector, para ello disponemos de la herramienta de conexión de conectores F, o también llamada, llave de conexión F.
Esta herramienta es un tubo con forma hexagonal con el tamaño justo de la cabeza del conector F, que es un estándar, y un lado del hexágono es inexistente, de tal manera que podamos introducir en el interior del tubo el propio cable. De esta manera se puede girar la llave apretando el conector, sin que el cable que queda en el interior de la propia llave moleste. Es una forma cómoda, rápida y simple de dejar un conector tipo F bien apretado. Además, los conectores tipo F que se aprietan fuertemente con esta llave, solo hay manera de desconectarlo con la misma llave o una llave fija, ya que no hay fuerza suficiente con los dedos para poderlo desenroscar. Nuestra llave de conexión F, sirve además de llavero para las llaves, con lo que si eres instalador profesional puedes tenerlo en tu propio llavero del coche. Siempre las llevarás a mano.
El conector F también puede ser apretado con la llave fija de 11mm, o la llave carraca de 11mm. Pero estas llaves son alargadas y ocupan un espacio en el que no siempre en la instalación disponemos.
