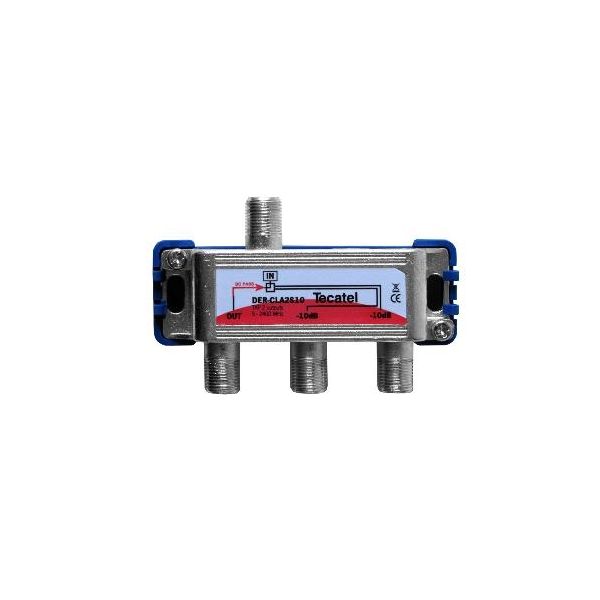

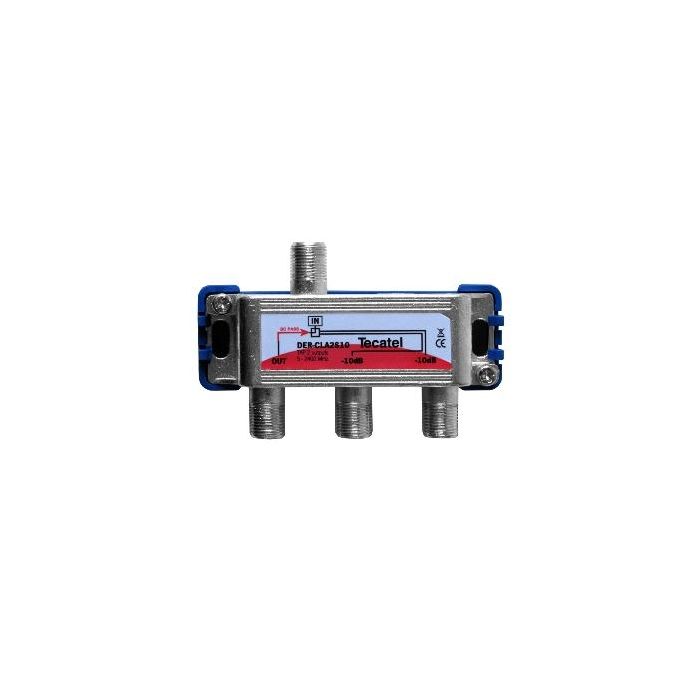

El derivador DER-CLA2S10 es un derivador con 2 derivaciones de reducido tamaño con conexión F que permite trabajar en el rango de frecuencia de los 5 a los 2400 MHz.
Este derivador tiene un buen comportamiento en las altas frecuencias, con bajas atenuaciones y altas eficiencias de apantallamiento.
Además tiene un elevado aislamiento entre salidas con paso de corriente entre entradas y salidas de 24Vcc como máximo.
El derivador DER-CLA2S10 de Tecatel tiene 2 derivaciones para repartir la señal procedente de la cabecera para dos viviendas de una misma planta y otra salida de paso para la planta inferior.
Este derivador se puede utilizar tanto en una instalación satélite como en una terrestre, ya que permite el paso de señal de ambas frecuencias.
¿Que características técnicas tiene el derivador DER-CLA2S10?
Tiene 2 derivaciones.
Paso de corriente.
Bajas pérdidas de inserción.
Blindaje zamac de alta calidad.
Acabado níquel anticorrosivo.
Tiene conexión tipo F.
¿Qué especificaciones técnicas tiene el derivador DER-CLA2S10?
Pérdidas de derivación de 20dB.
Pérdidas de inserción:
3.2 dB en la banda de 5-47 MHz
4 dB en la banda de 47-1000 MHz
4.4 dB en la banda de 1000-1750 MHz
4.4 dB en la banda de 1750-2300 MHz
4.5 dB en la banda de 2300-2400 MHz
Alistamiento de paso de derivación de 20 dB.
Dimensiones de 78x58x26mm.
Peso de 75 gr.
Rango de frecuencias de 5-2400 MHz.
Impedancia de 75 Ω.
Conector tipo F.
¿Para que se utiliza el derivador DER-CLA2S10?
Este derivador es utilizado en instalaciones en las que queremos dividir nuestra señal para dos viviendas de una misma planta, en este caso, debido a la pérdida que tiene, se utilizará en una planta baja como puede ser la 1ª o la 2ª planta de la edificación.
