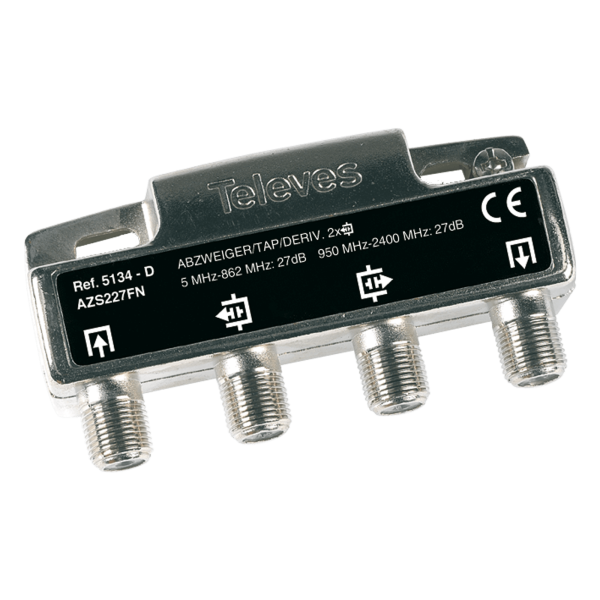

Este derivador tipo D fabricado por Televes, tiene altas pérdidas de derivación pensado para instalaciones en plantas cercanas a la cabecera. Los productos de Televes son referencia líder en el campo de la distribución de señal TV en las ICT debido a su larga experiencia en el sector, su calidad de componentes y fiabilidad.
¿Qué características técnicas tiene el derivador 5134?
Conectores F
Mejora de las pérdidas de paso
Buen apantallamiento
Incluye tornillo de puesta a tierra
Paso de DC bidireccional entre la salida-entrada, y desde las derivaciones hacia la entrada/salida
¿Qué especificaciones técnicas del derivador 5134?
Margen de frecuencias
MHz
5-2400
47-862
950-2150
Número de salidas
2
Plantas
10
Pérdidas de paso
dB
1
Pérdidas de derivación
27
Rechazo entre derivación
>30
Paso de DC (máx.)
A
1 (Sal.→Entr.)
¿Qué es un derivador y qué funciones tiene?
Los derivadores son componentes pasivos que se intercalan en una instalación de televisión para lograr dos efectos: compensar las pérdidas de señal, por un lado, y equilibrar las señales que recibe cada usuario, por otro, se instalan en la canalización principal del edificio o comunidad.
Un derivador es parecido al distribuidor pero se utiliza en viviendas grandes o en comunidades. Tiene una entrada IN, varias salidas de planta que llaman (TAP) y estas salidas tienen una pérdida de señal establecida, 10dB, 15dB, 20dB, etc. y una salida (OUT) con poca pérdida para dar señal a la planta inmediatamente inferior (y colocar otro derivador en cascada, etc). Se debe de calcular la pérdida que se necesita que tenga cada derivador de cada planta en función del número de plantas, tomas, etc.
