Derivador 8 Salidas Conector F 25 dB Tecatel

SKU
TECDERCLA8S25
Marca: Tecatel
8,16 € IVA Incluido
Disponibilidad: Disponible
24/48 Horas

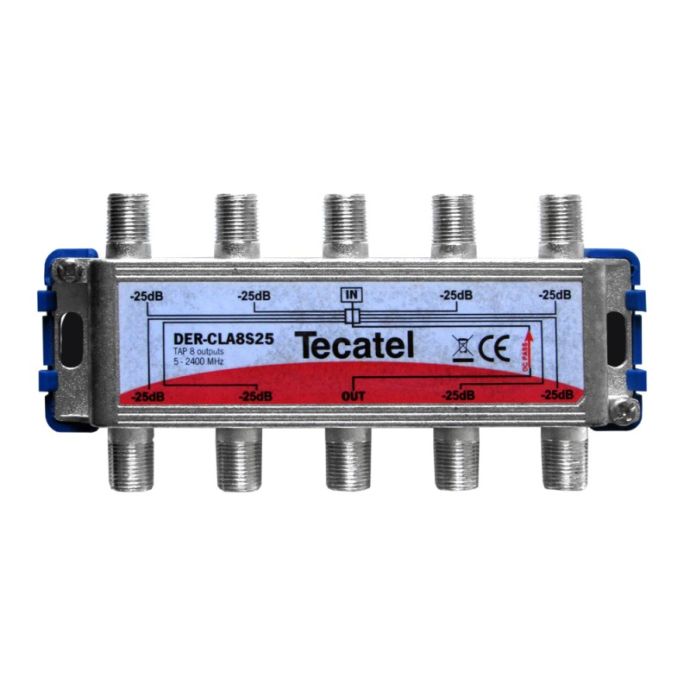

Derivador serie Class A 8 salidas 25dB Tecatel

Derivador para señales TV-SAT (5-2400 MHz) con 8 salidas por planta y 25dB de atenuación de derivación y 4dB de paso. Fabricado con blindaje Zamak de alta calidad, acabado en níquel anticorrosivo y dispone de conexiones F.

Los derivadores son equipos de distribución pasivos para instalaciones TV colectivas que se rigen por el reglamento ICT, se instalan en la red troncal del edificio y su función es repartir la señal a cada vivienda por planta, cuentan con salida de paso para conectar al derivador de la planta inferior.

-
+

Especificaciones Técnicas del Derivador serie Class A 8 salidas 25dB

¿Qué especificaciones técnicas tiene el Derivador Tecatel DER-CLA8S25?

*Referencia: DER-CLA8S25

*Pérdidas de derivación:

5-1000 MHz: 25±1 dB

1000-2400 MHz: 25±1.5 dB

*Pérdidas de inserción:

5-47 MHz: 1.5 dB

47-1000 MHz: 1.8 dB

1000-1750 MHz: 2.0 dB

1750-2300 MHz: 2.0 dB

2300-2400 MHz: 2.1 dB

*Aislamiento paso-derivación: >20dB

*Dimensiones: 124x60x26 mm

*Peso: 118 gr.

*Rango de frecuencias: 5-2400 MHz

*Impedancia: 75Ω

*Conectores: F



Referencias

References

Bandas

Freq. range

DER-CLA8S15

DER-CLA8S25

DER-CLA8S25

Pérdidas de derivación (dB) Tap loss (dB)

5-1000

1000-2400

15±1.0

15±1.5

20±1.0

20±1.5

25±1.0

25±1.5



Pérdidas de inserción (dB) Insertion loss (dB)

5-47

47-1000

1000-1750

1750-2300

2300-2400

3.9

4.4

4.5

4.8

5.0

2.6

2.8

3.0

3.1

3.2

1.5

1.8

2.0

2.0

2.1

Aislamiento paso-derivación (dB) Out-Tap isolation (dB)



5-2400



>18



>20



>20

Dimensiones (mm) Size (mm)





124x60x26

Peso (gr.)

Weight (g.)





118

Más Información
Alto 0.120
Largo 0.020
Ancho 0.060
TDT - Sistema Distribución TDT y SAT
TDT - SERIE FABRICANTE Conector F
Color Plateado
Entorno Interior
Conexión Distribución TV-SAT F
Nº Salidas 8
Paso de corriente
Marca Tecatel
Escribir Su propia reseña
Estás revisando:Derivador 8 Salidas Conector F 25 dB Tecatel
Su valoración
Archivo Etiqueta Tamaño Descargar
pdf Ficha Técnica Derivador Class A 8 salidas 25 dB 184.3 KB Descargar
