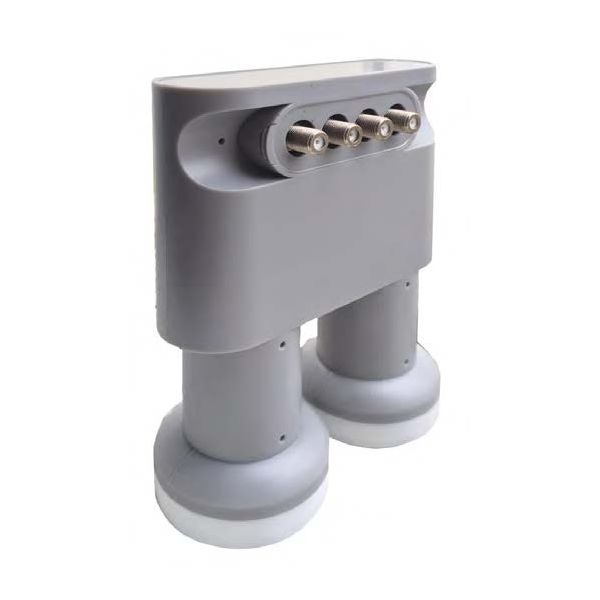

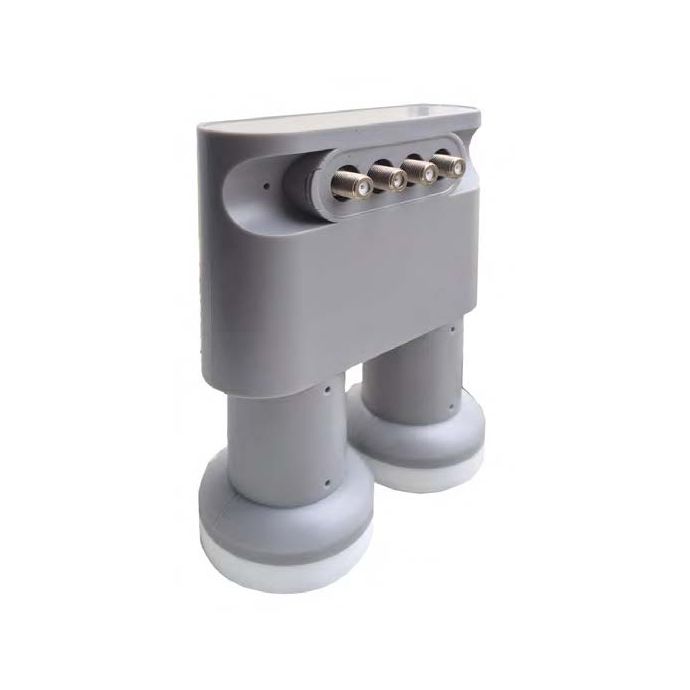

LNB Illusion monoblock quad 6º, 4 sal. universales

Frecuencia de entrada

Input frequency

Banda baja / Low band: 10.7 ÷ 11.7 GHz

Banda alta / High band: 11.70 ÷ 12.75 GHz

Frecuencia del oscilador local Local oscilator frequency

Banda baja / Low band: 9.75 GHz Banda alta / High band: 10.6 GHz

Frecuencia de salida Output frequency

Banda baja / Low band: 950 ÷ 1.950 MHz Banda alta / High band: 1100 ÷ 2.150 MHz

Nº de salidas

Number of outputs

4 (universal / universal)

Ganancia Gain

54 dB (min.) / 68 dB (max.)

Impedancia Impedance

75 Ω

Figura de ruido Noise figure

1.2 dB (typ.)

Aislamiento entre polarizaciones

Cross polar discrimination

18 dB

Alimentación y señales de control Supply voltage and control signals

13 ÷ 18 V, 22 KHz

Rango de temperatura de trabajo

Operating temperature range

-40 ÷ 60 ºC

Consumo de corriente Current consumption

150 mA (max)

11 ~ 20

Tipo de conector de salida

Output connector

4 x “F” Hembra / Female

Peso

Weight

420 g

Selección de entrada Input selection

DiSEqC 1.0

Salida VSWR Output VSWR

2.5: 1 (max. )

Polarización Polarization.

Lineal V / H

Conmutacion de Banda Band Switching.

Banda baja / Low band: 0 KHz

Banda alta / High band: 22 KHz ± 4KHz
