Medidor de Campo H30Crystal DVB-T / DVB-S/S2 / F.O + Complementos

Name: Medidor de Campo H30Crystal DVB-T / DVB-S/S2 / F.O + Complementos
Brand: Televes
SKU: TEL593601
Price: 2734.66 EUR
Availability: InStock
Rating: 100 (3 reviews)

SKU

TEL593601

Marca: Televes

2.734,66 € IVA Incluido

Disponibilidad: Bajo pedido

Entrega: 1 a 7 días

ValoraciÃ³n:

100% of 100

3 ReseÃ±as Valora este producto

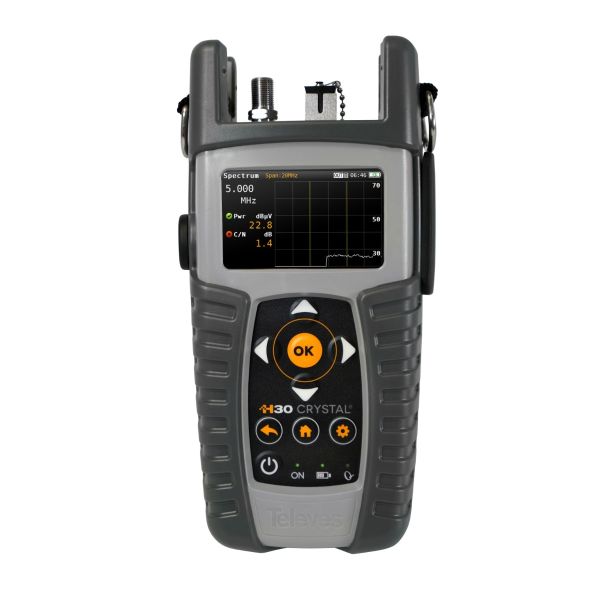

Medidor de Campo H30Crystal Full DVB-S/S2 + DVB-T + F.O. Selectiva

Descubre H30Crystal, el medidor de campo TEL593601 que pertenece a la gama H30 Crystal de Televes. Se trata de un medidor profesional de calidad, que cuenta con todas las herramientas y funcionalidades esenciales para los técnicos e instaladores de televisión. Especialmente diseñado para instaladores profesionales de categoría F y categoría A.

Es un equipo muy versátil, que además de medir televisión TDT HD y SAT (DVB-T y DVB-S/S2), también incorpora la potente funcionalidad de medidas ópticas para medir fibra óptica con función selectiva. Este medidor es una compra excelente a largo plazo, ya que permite la actualización del medidor con nuevas opciones a través de licencias software fácilmente descargables y evitando así el tedioso proceso de enviarlo a fábrica para mantenerlo actualizado.

Si la función para medir DVB-T2 es uno de tus requisitos para renovar medidor de campo, te recomendamos comprar el medidor TEL593602. Este modelo, también de la gama H30Crystal, incorpora DVBT2 de serie.

El H30 Crystal es multipantalla, por lo que podremos replicar la pantalla del medidor en un smartphone o tablet. Permite al instalador un control a distancia, desde cualquier dispositivo Android, iOS o pc. Gracias a la conectividad WiFi y Bluetooth, es posible trabajar con el medidor con todas las comodidades de una conexión sin cables. Asimismo, para que utilizar un smartphone sea más natural todavía, se incluye un brazalete universal para móviles de hasta 6”.

Algunas de las características que hacen que este medidor sea imprescindible para el instalador profesional son :

Mediciones muy precisas de potencia y atenuación óptica, soporta LNB Wideband, apuntamiento de satélite guiado, procesado digital en tiempo real y menú muy intuitivo

Detalles

Especificaciones Técnicas del Medidor de Campo H30Crystal Full DVB-S/S2 + DVB-T + F.O. Selectiva de Televes

H30Crystal
Especificaciones Mecánicas
Pantalla	2.8” TFT 400 x 240 full color
Peso	550 g.
Dimensiones	175x100x52 mm / 6,9x3,9x2 (HxWxD)
Adaptador AC	Entrada: 100-240V~ 50-60Hz Salida: 12VDC, 2A
Batería	Li-ion (7,2VDC, 2300mAh)
Autonomía	>4 horas sin alimentación LNB
Interfaces	Bluetooth, Wi-Fi 2,4GHz / 5GHz, Ethernet 1Gb USB 2.0 medidas, recuperación de Datalogs y actualización automática de Software
Robustez	Resiste una caída de 1 m (3 ft) en hormigón, por cualquier cara
Capacidad de almacenamiento	400 MB (interna) para medidas
Impedancia	Conector tipo F - 75 Ohm

Especificaciones Técnicas
		593603	593601	593602	593604	593621	593622	593624	593661
Frecuencia
Rango		Canal Retorno: 5-50 MHz / Terrestre: 50 - 880 MHz / Satélite: 950 - 2400 MHz / Wideband: 250 - 2350MHz
Resolución		125 kHz
Sintonía		Frecuencia o canal
Analizador de espectro
Span		5, 10, 20, 50, 100, 200, 500 MHz y Full
Escala		5 y 10 dB/div
Nivel de referencia automático y manual		✓
Fibra Óptica
No Selectiva	-40dBm a +7dBm	✓	✓	✓	✓	-	-	-	✓
Selectiva	-40dBm a +7dBm	-	-	-	-	✓	✓	✓	-
RF Overlay	-10dBm a +5dBm	✓	✓	✓	✓	✓	✓	✓	✓
Atenuación Óptica		✓	✓	✓	✓	✓	✓	✓	✓
Medidas DVB-S [Modulación: QPSK]
Imagen		✓	✓	✓	✓	✓	✓	✓	✓
Potencia	De 45 a 110 dBμV	✓	✓	✓	✓	✓	✓	✓	✓
	De 45 a 120 dBμV	Opc. 593235**	Opc. 593235**	Opc. 593235**	Opc. 593235**	Opc. 593235**	Opc. 593235**	Opc. 593235**	Opc. 593235**
CBER	9.9E-2 – 1.0E-6	✓	✓	✓	✓	✓	✓	✓	✓
VBER	1.0E-4 – 1.0E-8	✓	✓	✓	✓	✓	✓	✓	✓
MER	Hasta 20dB	✓	✓	✓	✓	✓	✓	✓	✓
C/N	Hasta 20dB	✓	✓	✓	✓	✓	✓	✓	✓
Constelación		✓	✓	✓	✓	✓	✓	✓	✓
DiSEqC		✓
SCR	EN 50494	✓
dCSS	EN 50607	Opc. 593234**
Medidas DVB-S2 [Modulaciones: QPSK, 8PSK]
Imagen		✓	✓	✓	✓	✓	✓	✓	✓
Potencia	De 45 a 110 dBμV	✓	✓	✓	✓	✓	✓	✓	✓
	De 45 a 120 dBμV	Opc. 593235**	Opc. 593235**	Opc. 593235**	Opc. 593235**	Opc. 593235**	Opc. 593235**	Opc. 593235**	Opc. 593235**
Link Margin	Hasta 10 dB	✓	✓	✓	✓	✓	✓	✓	✓
MER	Hasta 20 dB	✓	✓	✓	✓	✓	✓	✓	✓
LDPCBER*	9.9E-2 – 1.0E-6	✓	✓	✓	✓	✓	✓	✓	✓
BCHBER*	9.9E-2 – 1.0E-8	✓	✓	✓	✓	✓	✓	✓	✓
Constelación		✓	✓	✓	✓	✓	✓	✓	✓
DiSEqC		✓
SCR	EN 50494	✓
dCSS	EN 50607	Opc. 593234**
Medidas Digitales DVB-T [Modulaciones: COFDM (QPSK, 16QAM, 64QAM)]
Imagen		Opc. 593231	✓	✓	✓	✓	✓	✓	Opc. 593231
Potencia	De 45 a 110 dBμV	Opc. 593231	✓	✓	✓	✓	✓	✓	Opc. 593231
	De 45 a 120 dBμV	Opc. 593231 + Opc. 593235**	Opc. 593235**	Opc. 593235**	Opc. 593235**	Opc. 593235**	Opc. 593235**	Opc. 593235**	Opc. 593231 + Opc. 593235**
CBER	9.9E-2 – 1.0E-6	Opc. 593231	✓	✓	✓	✓	✓	✓	Opc. 593231
VBER	1.0E-3 – 1.0E-8		✓	✓	✓	✓	✓	✓
MER	Hasta 35 dB		✓	✓	✓	✓	✓	✓
C/N	Up to 40dB		✓	✓	✓	✓	✓	✓
Ecos			✓	✓	✓	✓	✓	✓
Constelación			✓	✓	✓	✓	✓	✓
Medidas Digitales DVB-T2 [Modulaciones: COFDM ( QPSK, 16QAM, 64QAM y 256 QAM)]
Imagen		Opc. 593231 + Opc. 593232	Opc. 593232	✓	✓	Opc. 593232	✓	✓	Opc. 593232
Potencia	De 45 a 110 dBμV	Opc. 593231 + Opc. 593232	Opc. 593232	✓	✓	Opc. 593232	✓	✓	Opc. 593232
	De 45 a 120 dBμV	Opc. 593231 + Opc. 593232 + Opc. 593235**	Opc. 593232 + Opc. 593235**	Opc. 593235**	Opc. 593235**	Opc. 593232 + Opc. 593235**	Opc. 593235**	Opc. 593235**	Opc. 593232 + Opc. 593235**
LDPCBER*	9.9E-2 – 1.0E-6	Opc. 593231 + Opc. 593232	Opc. 593232	✓	✓	Opc. 593232	✓	✓	Opc. 593232
BCHBER*	1.0E-3 – 1.0E-8			✓	✓		✓	✓
Link Margin	Hasta 30 dB			✓	✓		✓	✓
MER	Hasta 35 dB			✓	✓		✓	✓
C/N	Up to 40dB			✓	✓		✓	✓
Ecos				✓	✓		✓	✓
Constelación				✓	✓		✓	✓
Medidas Digitales DVB-C [Modulaciones: 16QAM, 32QAM, 64QAM, 128QAM y 256 QAM]
Imagen		✓	Opc. 593233	Opc. 593233	✓	Opc. 593233	Opc. 593233	✓	Opc. 593233
Potencia	De 45 a 110 dBμV	✓	Opc. 593233	Opc. 593233	✓	Opc. 593233	Opc. 593233	✓	Opc. 593233
	De 45 a 120 dBμV	Opc. 593235**	Opc. 593233 + Opc. 593235**	Opc. 593233 + Opc. 593235**	Opc. 593235**	Opc. 593233 + Opc. 593235**	Opc. 593233 + Opc. 593235**	Opc. 593235**	Opc. 593233 + Opc. 593235**
CBER	1.E-2 – 1.0E-8	✓	Opc. 593233	Opc. 593233	✓	Opc. 593233	Opc. 593233	✓	Opc. 593233
MER	Hasta 38	✓			✓			✓
C/N	Up to 40dB	✓			✓			✓
Medidas Digitales ISBT-T/Tb
Imagen MPEG		-	-	-	-	-	-	-	✓
Potencia	De 45 a 110 dBμV	-	-	-	-	-	-	-	✓
	De 25 a 120 dBμV	-	-	-	-	-	-	-	Opc. 593235
Pre-VER (by layer)	9.9E-2 – 1.0E-6	-	-	-	-	-	-	-	✓
Post-VER (by layer)	1.0E-3 – 1.0E-8	-	-	-	-	-	-	-	✓
MER	Hasta 35 dB	-	-	-	-	-	-	-	✓
C/N	Hasta 40dB	-	-	-	-	-	-	-	✓
Ecos		-	-	-	-	-	-	-	✓
Constelación		-	-	-	-	-	-	-	✓
Medidas Analógicas
Nivel	25 y 125 dBμV	✓	✓	✓	✓	✓	✓	✓	✓
V/A		✓	✓	✓	✓	✓	✓	✓	✓
C/N	Up to 45dB	✓	✓	✓	✓	✓	✓	✓	✓
Medidas y funciones
Analizador WiFi		Opc. 593250	Opc. 593250	Opc. 593250	Opc. 593250	Opc. 593250	Opc. 593250	Opc. 593250	Opc. 593250
Analizador IPTV		Opc. 593251	Opc. 593251	Opc. 593251	Opc. 593251	Opc. 593251	Opc. 593251	Opc. 593251	Opc. 593251
Visualización HEVC (hasta 1080p)		Opc. 593252	Opc. 593252	Opc. 593252	Opc. 593252	Opc. 593252	Opc. 593252	Opc. 593252	Opc. 593252
Visualización A/V analógico		Opc. 593236	Opc. 593236	Opc. 593236	Opc. 593236	Opc. 593236	Opc. 593236	Opc. 593236	Opc. 593236
Planes terrestre		Planes de canales de diferentes regiones del mundo
Satélites		Planes de canales de diferentes regiones del mundo
Unidades		dBμV, dBmV, dBm
Alimentación		24 Vdc / 140mA máx. LNB: 13, 18 Vdc / 475, 370 mA máx.
Tono LNB		22 kHz

Más Información

Más Información
EAN	8424450237670
Alto	0.000
Largo	0.000
Ancho	0.000
Sistema	Medidores de Campo
SERIE	H30Crystal
Color	Negro
DVB-C	No
DVB-S	Sí
DVB-T	Sí
Fibra	Sí
CCTV	No
Marca	Televes

Reseñas 3

Escribir Su propia reseña

Características Técnicas

Archivo	Etiqueta	Tamaño	Descargar
	Ficha Técnica Medidor de Campo H30Crystal Full DVB-S/S2 + DVB-T + F.O. Selectiva (Categoría F) Complementos: Medidor + Brazalete para Smartph	172.9 KB	Descargar
