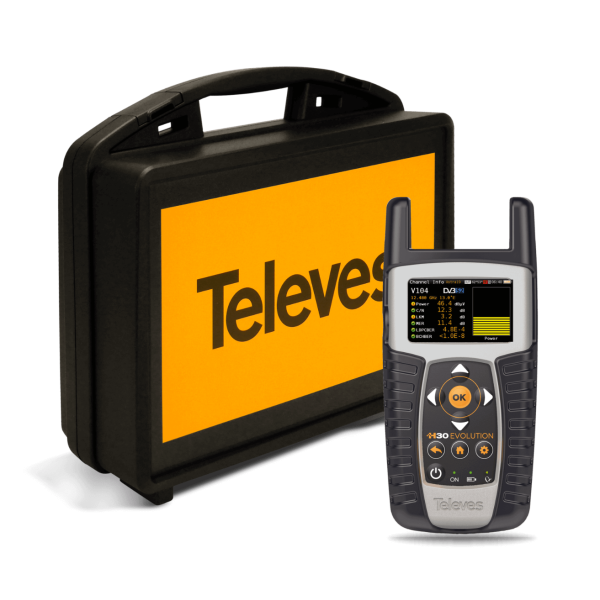

Medidor de Campo H30 evolution Modelo FULL

SKU
TEL593505
Marca: Televes
2.629,67 € IVA Incluido
Envío gratuito
(Península Ibérica)
Disponibilidad: Disponible
24/48 Horas

Medidor de Campo H30 Evolution Modelo FULL Televes 593505

Nuevos medidores de campo H30Evolution de Televes con las características de sus predecesores y nuevas funcionen que revolucionarán la forma de realizar instalaciones de antenas. Se trata de un equipo muy sencillo de usar y a la vez muy completo. Dispone de conectividad WiFi/Bluetooth y función multipantalla para visualizar los datos del equipo desde su dispositivo móvil (Android, iOS, PC) sin cables.

El modelo FULL con referencia 593505, permite medir señales DVB-T/T2, DVB-S/S2 y DVB-C. Además cuenta con Analizador WiFi e IPTV, Visualización HEVC + Prolongador Coaxial y Maletín de Transporte. Los medidores H30 evolution son multiestándar, se pueden actualizar mediante software para que no se queden obsoletos y así no tengas que cambiar de equipo en el futuro.

Su diseño permite manejar el equipo con solo una mano, su interfaz está diseñada de forma intuitiva y con todas las funciones las encontrarás con no más de tres pulsaciones sucesivas, para agilizar el trabajo al técnico. Su gran velocidad de procesado le sorprenderá tanto como su increíble precisión. H30 evolution es 100% automático, esto quiere decir que detecta y mide instantáneamente la señal de entrada sin intervención del susuario.

En este enlace podrás ver un vídeo con las ventajas de los nuevos medidores de campo H30 Evolution.

-
+

Medidor H30 evolution 593505 para señales DVB-S/S2/T/T2/C + Analizador WiFi e IPTV + Visualización HEVC + Prolongador Coaxial + Maletín de Transporte.

¿Qué funciones ofrece el medidores de campo H30 Evolution Modelo FULL de Televes?

Analizador IPTV y de Servicios

    • Info de servicios IPTV y también RF
    • Permite demodular y analizar flujos Unicast y Multicast de IPTV, mostrando el vídeo e indicando los Bitrates totales y de cada servicio. También presenta toda la información de cada uno de los servicios, como SID, VPID, AID, perfil de vídeo, o bit rate para audio y vídeo.
    • Además, esta opción completa las medidas en RF ya que para este tipo de señales también se ofrece toda esta información por servicio.
    • En señales IPTV, se analizan incluso otras medidas propias del protocolo (UDP/RTP), como UDP format, Media Loss Rate, Lost IP frames.

Analizador WiFi

    • Todas las bandas (2,4 y 5GHz)
    • Con esta funcionalidad es posible realizar el análisis completo de la banda Wi-Fi para detectar automáticamente todas las redes. Cada una de ellas es identificada con su nombre y además se presenta la potencia de la señal del punto de acceso. Se ofrecen dos modos de visualización, a elección del usuario. El modo “lista” ofrece un listado de las redes detectadas con sus datos y potencia, mientras que el modo “mapa” las sitúa en un mapa de ejes: potencia vs frecuencia.

Visualización HEVC

    • En tu dispositivo móvil
    • Esta funcionalidad soporta el nuevo formato de compresión HEVC H.265 y permite visualizar en su dispositivo móvil señales de vídeo con una resolución máxima Full HD (1920 x 1080). La visualización es siempre desde el smartphone, tablet o PC (modo multipantalla) siempre que su hardware sea compatible H.265

Multipantalla y control a distancia

    • Controlable desde cualquier dispositivo Android, iOS o PC
    • El sistema multipantalla de H30Evolution permite replicar la pantalla del medidor en su smartphone o tablet, para controlar el equipo a distancia o simplemente para disfrutar de una pantalla más grande.
    • El instalador puede acceder siempre al medidor desde diferentes partes de la instalación, sin cables, y con toda la comodidad de utilizar su propio dispositivo.
    • Sólo es necesario instalar la aplicación H30Evolution en su dispositivo y conectarlo a la red WiFi generada por el medidor (modo AP).

Multiestándar

    • Un equipo totalmente configurable según sus necesidades
    • El H30Evolution está completamente preparado para atender a las necesidades específicas de cada usuario. Es un equipo multiestándar preparado para realizar medidas en la banda satélite, pero también mide canales en la banda terrestre. Pero para atender a las necesidades de cada usuario, y teniendo en cuenta que éstas pueden variar en cualquier momento, el usuario podrá añadir nuevas opciones de manera sencilla sin necesidad de tener que enviar el medidor a fábrica.

Precisión y Velocidad

    • Procesado digital en tiempo real
    • Diseñado desde el primer momento para obtener instantáneamente toda la información de señal en tiempo real, un auténtico hito en el trabajo de campo. El H30Evolution proporciona la precisión y velocidad necesarias para detectar leves transitorios, radiación, o señales espurias que puedan afectar a la recepción de la señal.

Indicadores Pasa/Falla

    • Facilidad para tomar decisiones
    • Reduzca los errores de instalación con los indicadores de pantalla Pasa/Falla, una forma gráfica que facilita y agiliza la interpretación de los resultados de medida. Se dispone de diferentes umbrales según la parte de la red a analizar: cabecera, central amplificadora, derivación, registros de conexión, vivienda de usuario, etc. Además de los valores preestablecidos, también podrá personalizar sus propios valores de umbral.

Scan de Sistema

    • Instalación monitorizada
    • Escanee cada canal analógico y digital existente en tiempo real, para determinar la respuesta en frecuencia global del sistema. Esta función aprovecha los umbrales (establecidos según la posición de medición en la red) para mostrar de forma clara si los niveles de señal cumplen o no con las especificaciones de los sistemas de cable, utilizando barras indicadoras de nivel en verde, amarillo o rojo. Esto proporciona una visión en tiempo real de la distribución fácil de comprender, además de los valores de BER y MER del canal seleccionado.

Analizador de Espectro

    • Desde 5MHz hasta “full span”
    • El analizador de espectro del H30Evolution ofrece un rango de valores de 5, 10, 20, 50, 100, 200, 500 MHz y Full, así como un ajuste automático del nivel de referencia. La velocidad de procesado en tiempo real asegura la captura en espectro de cualquier incidencia en la señal. Le sorprenderá la precisión y el nivel de detalle que ofrece este analizador de espectro ultra-portátil de bolsillo. La herramienta definitiva para identificar y localizar ruido, interferencias, radiación y otras señales que puedan afectar a la calidad de servicio de distribución de la señal de televisión.

Apuntamiento de satélite guiado

    • Configuración automática del LNB
    • Esta funcionalidad permite agilizar la labor de orientación de la parábola. El medidor obtiene un satélite típico y un transponder estable en función de la zona regional que tenga definida, y se auto-configura para la conexión con el LNB. Además, es posible activar un indicador sonoro que guíe auditivamente al usuario en el apuntamiento de la parábola.
    • El satélite de referencia puede ser modificado manualmente, para iniciar un nuevo apuntamiento.

Ecos

    • Recepción óptima de la señal
    • En la captación de señales terrestres es importantísimo controlar que no haya ecos que puedan ocasionar problemas en la recepción de las mismas. El H30Evolution permite visualizar los ecos de la señal recibida, permitiendo al instalador minimizar en lo posible los mismos para obtener una recepción óptima de la señal.

Diagrama de Constelación

    • El análisis de las constelaciones es indispensable para la determinación de la calidad de señales digitales. Los diagramas de constelación ayudan a detectar la presencia de ruido, fluctuación de fase (jitter), interferencias y saturación de señal, todas las variables que pueden afectar a la calidad de la señal y conducir a una suspensión del servicio. Mediante una inspección visual del tamaño y forma de los puntos dentro de la matriz de constelación, el técnico podrá identificar fácilmente la naturaleza del problema.

¿Qué especificaciones técnicas tiene el medidor de campo H30 Evolution Modelo FULL de Televes?

H30Evolution
Especificaciones Mecánicas
Pantalla 2.8” TFT 400 x 240 full color
Peso 510 g.
Dimensiones 175x100x52 mm / 6,9x3,9x2 (HxWxD)
Adaptador AC Entrada: 100-240V~ 50-60Hz Salida: 12VDC, 2A
Batería Li-ion (7,2VDC, 2300mAh)
Autonomía >4 horas sin alimentación LNB
Interfaces Bluetooth, Wi-Fi 2,4GHz (5GHz opc. 593250), Ethernet 1Gb
USB 2.0 medidas, recuperación de Datalogs y actualización automática de Software
Robusted Resiste una caída de 1 m (3 ft) en hormigón, por cualquier cara
Capacidad de almacenamiento 400 MB (interna) para medidas
Impedancia Conector tipo F - 75 Ohm
Especificaciones Técnicas
593503593501593502593504593505
Frecuencia
Rango Terrestre: 50 - 880 MHz / Satélite: 950 - 2200 MHz / Wideband: 250 - 2350MHz
Resolución 125 kHz
Sintonía Frecuencia o canal
Analizador de espectro
Span 5, 10, 20, 50, 100, 200, 500 MHz y Full
Escala 5 y 10 dB/div
Nivel de referencia automático y manual
Medidas DVB-S [Modulación: QPSK]
Imagen
Potencia De 45 a 110 dBμV
CBER 9.9E-2 – 1.0E-6
VBER 1.0E-4 – 1.0E-8
MER Hasta 20dB
C/N Automático
Constelación
SCR EN 50494
dCSS EN 50607 Opc. 593234*
Medidas DVB-S2 [Modulaciones: QPSK, 8PSK]
Imagen
Potencia De 45 a 110 dBμV
Link Margin Hasta 10 dB
MER Hasta 20 dB
LDPCBER 9.9E-2 – 1.0E-6
BCHBER 9.9E-2 – 1.0E-8
Constelación
SCR EN 50494
dCSS EN 50607 Opc. 593234*
Medidas Digitales DVB-T [Modulaciones: COFDM (QPSK, 16QAM, 64QAM)]
Imagen Opc. 593231
Potencia De 45 a 110 dBμV Opc. 593231
De 45 a 120 dBμV Opc. 593231 + Opc. 593235* ✓ | Opc. 593235* ✓ | Opc.593235* ✓ | Opc.593235*  ✓ | Opc.593235*
CBER 9.9E-2 – 1.0E-6 Opc. 593231
VBER 1.0E-3 – 1.0E-8
MER Hasta 35 dB
C/N Automático
Ecos
Constelación
Medidas Digitales DVB-T2 [Modulaciones: COFDM ( QPSK, 16QAM, 64QAM y 256 QAM)]
Imagen Opc. 593231 + Opc. 593232 Opc. 593232
Potencia De 45 a 110 dBμV Opc. 593231 + Opc. 593232 Opc. 593232
De 45 a 120 dBμV Opc. 593231 + Opc. 593232 + Opc. 593235* Opc. 593232 + Opc. 593235* Opc. 593235* Opc. 593235*  Opc. 593235*
LDPCBER 9.9E-2 – 1.0E-6 Opc. 593231 + Opc. 593232 Opc. 593232
BCHBER 1.0E-3 – 1.0E-8
Link Margin Hasta 30 dB
MER Hasta 35 dB
C/N Automático
Ecos
Constelación
Medidas Digitales DVB-C [Modulaciones: 16QAM, 32QAM, 64QAM, 128QAM y 256 QAM]
Imagen Opc. 593233 Opc. 593233
Potencia De 45 a 110 dBμV Opc. 593233 Opc. 593233
De 45 a 120 dBμV Opc. 593235* Opc. 593233 + Opc. 593235* Opc. 593233 + Opc. 593235* Opc. 593235* Opc. 593235*
CBER 1.E-2 – 1.0E-8 Opc. 593233 Opc. 593233
MER Hasta 38
C/N Automático
Medidas Analógicas
Nivel 25 y 125 dBμV
V/A
C/N
Medidas y funciones
Analizador WiFi Opc. 593250 Opc. 593250 Opc. 593250 Opc. 593250
Analizador IPTV Opc. 593251 Opc. 593251 Opc. 593251 Opc. 593251
Planes terrestre CCIR, CCIR + LTE, OIRT, KBW, FCC, DAB, SIM
Satélites 68E INTEL C, 68E INTEL, 42E TURK, 39E HELLAS, 33E EUTEL, 28E EUTEL, 28E ASTRA, 26E BADR, 25E EUTEL, 23E ASTRA, 21EEUTEL, 19E ASTRA, 16E EUTEL, 13E HOTB, 10E EUTEL C, 10 EUTEL, 9E EUTEL, 7E EUTEL, 4E ASTRA, 1W THOR5, 1W THOR6,5W EUTELC, 5W EUTEL, 7W NILE, 30W HISPA, 48W AMZC, 48W AMAZ, SIM
Unidades dBμV, dBmV, dBm
Alimentación LNB 13, 18 Vdc
Tono LNB 22 kHz

Más Información
EAN 8424450207659
Alto 0.390
Largo 0.190
Ancho 0.300
Sistema Medidores de Campo
SERIE H30
Color Negro
DVB-C
DVB-S
DVB-T
Fibra No
CCTV No
Marca Televes
Escribir Su propia reseña
Estás revisando:Medidor de Campo H30 evolution Modelo FULL
Su valoración
Archivo Etiqueta Tamaño Descargar
pdf Ficha técnica del Medidor de Campo H30 evolution Televes 593505 4.6 MB Descargar
