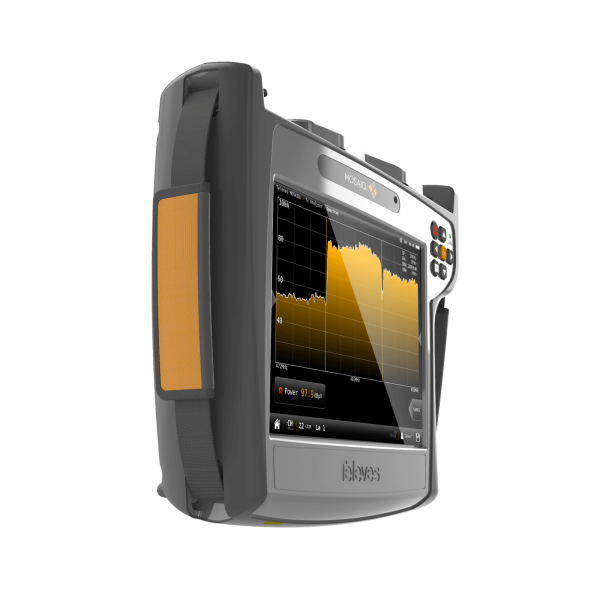

Medidor MOSAIQ6 DVB-T/T2/S/S2/C + CI + FO

Medidor de campo profesional MOSAIQ6 de Televes con pantalla táctil y procesado de señales Ultra-rápido.

¿Cuáles son las funciones del medidor de campo MOSAIQ6 de Televes?

Analizador de espectro Ultra-Rápido

• Tiempos de barrido de <10 ms y elevado margen dinámico de >50dB. Dotado de funciones avanzadas para la detección y el análisis de señales entre 5 MHz y 3300 MHz configurables por el usuario.

Waterfall

• Representación gráfica de la señal en tiempo y frecuencia a color. Herramienta ideal para analizar interferencias o desvanecimientos difíciles de observar en modo espectro.

Constelación

• Ayuda a detectar la presencia de ruida, jitter de fase, interferencias y otros problemas que puede afectar a la calidad de la señal reduciendo el MER. La representación de los ecos permite localizarlos en la señal terrestre DVBT/T2, que pueden degradar la medida de BER de forma considerable.

Multiestándar

• MOSAIQ6 analiza cualquier señal analógica y digital, tanto en banda terrestre, satélite o cable. Realiza todas las medidas de FM, IPTV fibra óptica, WiFi, DVB-T/T2, DVB-C Annex A, B y C y DVB-S/S2/S2X. El análisis de señales DAB y DAB+ se pueden incluir opcionalmente.

Medidas Ópticas

• Gracias al receptor óptico (configurable como Selectivo o No Selectivo) es posible medir potencia y atenuación óptica en las longitudes de onda 1310nm y 1490nm.

IPTV

• Permite demodular y analizar flujos Unicast y Multicast de IPTV, mostrando el vídeo e indicando los Bit Rates totales y de cada servicio. Además nos presenta toda la información de cada uno de los servicios, como SID, VPID, AID, perfil de vídeo, o bit rate para audio y vídeo. También se analizan medidas propias del protocolo como UPD Payload Bitrate, IP Payload Bitrate y Packet Arrival Minimum.

Herramientas de red

• Esta funcionalidad ofrece varias utilidades de control y monitorización de redes, que pueden visualizarse en modo mosaico. Toda la información de red a la vez, en una única pantalla (IP, DNS, puerta de enlace, modo de conexión...).
• Estas herramientas permiten realizar el reconocimiento de una red auditando el tiempo de respuesta (latencia o ping) y la velocidad de conexión (test de velocidad, subida/descarga).
• Además, también facilitan la detección de problemas de conectividad mediante el escaneo de equipos conectados (ARP scan) y un mapeo de sus puertos, estén abiertos o cerrados, para determinar su accesibilidad (NMAP).

LTE Check

• Analiza la influencia de la señal LTE sobre canales TDT, detectando la necesidad de incorporar filtros. Si la instalación lo requiere, la función LTE Check recomendará la incorporación de un filtro, simulando la situación del espectro resultante a su incorporación.
• Preparado para situaciones de LTE700 (5G) y LTE790 (4G).

Indicadores Pasa/Falla

• Reduzca los errores de instalación con los indicadores de pantalla Pasa/Falla, una forma gráfica que facilita y agiliza la interpretación de los resultados de medida. Se dispone de diferentes umbrales según la parte de la red a analizar: cabecera, central amplificadora, derivación, registros de conexión, vivienda de usuario, etc. Además de los valores preestablecidos, también podrá personalizar sus propios valores de umbral.

100% Automático

• Conecte la señal de entrada a su MOSAIQ6 y, en unos segundos, el medidor enganchará de forma completamente automática la señal. Buscando primero el estándar y a continuación todos los parámetros del mismo.
• Ya no es necesario indicarle al medidor el estándar de la señal ni los parámetros de la misma. Con MOSAIQ6 es tan sencillo como conectar el cable de RF y de manera automática el medidor encuentra el estándar (DVB-T/T2, DVB-C, QAM-B, ISDB-T para banda terrestre y DVB-S/S2/S2X para banda satélite, IPTV, etc. ) así todos los parámetros relacionados con el estándar.

Identificación de Satélites

• Tan solo conecte el cable de RF a su MOSAIQ6 y podrá saber a qué satélite está apuntando su antena. Sin necesidad de comprobaciones ni configuraciones previas.

Ecos

• En la captación de señales DVB-T y DVB-T2 es importantísimo controlar que no haya ecos que puedan ocasionar problemas en la recepción de las mismas. El MOSAIQ6 permite visualizar los ecos de la señal recibida, permitiendo al instalador minimizar en lo posible los mismos para obtener una recepción óptima de la señal.

Perfiles de usuario

• MOSAIQ6 le permite guardar múltiples perfiles según el tipo de instalación en el que deba trabajar. De esta forma no tendrá que seleccionar cada vez todos los parámetros necesarios para realizar sus medidas. Tan solo debe seleccionar el perfil con el que desea trabajar y todos los parámetros del medidor se configurarán de manera automática.

Almacenamiento de medidas: Macrologs y Datalogs

• Guarde todos los detalles de la señal en sus 32 GB de memoria interna. Mientras realiza medidas o explora en busca de posibles problemas, usted puede guardar datos de muestra de los parámetros de la señal para su análisis más a fondo, o simplemente para registrarlos y realizar sus informes de trabajo.
• Y no solo se guardarán las medidas, también se guardan las capturas de pantalla, tal como estaban en el momento de la grabación. Además, podrá programar un Macrolog, de forma que podrá repetir y almacenar las medidas tan solo indicando el intervalo de tiempo entre dos medidas consecutivas.
• Para mayor comodidad, llévese la información con usted sin necesidad de transportar el medidor. Basta con exportar los datos a una memoria externa USB.
