Modulador Engel MV7127 Digisender-III (VHF/UHF)

SKU
ENGMV7127
Marca: Engel Axil
32,22 € IVA Incluido
Disponibilidad: Disponible
24/48 Horas

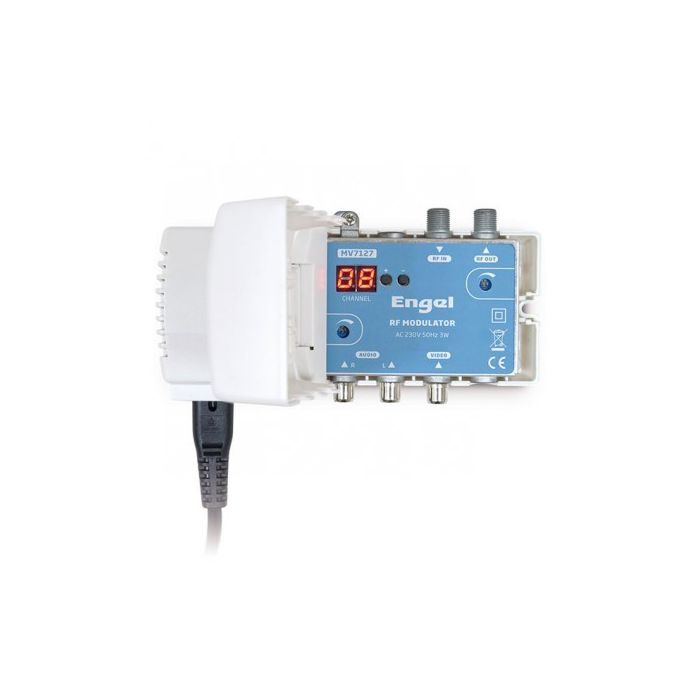

Modulador Engel MV7127 Digisender-III (VHF/UHF)

Con este modulador podrás disfrutar de tus dispositivos audiovisuales en cualquier habitación de tu hogar. Mezcla la señal de audio/video con la señal RF de la antena, enviándolo a través del cable coaxial a los distintos televisores de tu casa.

El modulador está destinado para interiores. Se alimenta de la red eléctrica de 230V.

El modulador cuenta con:

  1. RF IN- conector de entrada de señal RF (tipo F)
  2. FR OUT- conector de salida de señal RF (tipo F)
  3. AUDIO L- conector de entrada de la señal de audio del canal izquierdo (tipo RCA)
  4. AUDIO R- conector de entrada de la señal de audio del canal derecho (tipo RCA)
  5. VIDEO- conector de entrada de señal de vídeo (RCA type)
-
+

Especificaciones Técnicas del Modulador Engel MV7127 Digisender-III (VHF/UHF)



MODELO: Modulador Digisender-III (vhf/uhf)

TIPO: Modulador Audiovisual Multi-habitación

COLOR: blanco y azul

ENTRADAS: RCA + RF / Salidas: 1 x RF

RANGO DE FRECUENCIAS: Bd I: 47~68MHz / Bd III: 174~230MHz

BD S ALTA: 230~300MHz / UHF: 470~862MHz

MAXIMO NIVEL DE SALIDA: 85 dB?V / Dimensiones: 142 x 75 x 38 mm

COMPATIBLE CON: PAL B/G/I/M/N/D & SECAM L

DIMENSIONES: 19.8x9.8x7cm

PESO: 1 Kg



TIPO



MV7127

Entrada de Vídeo

Rango de Frecuencia

20Hz-6MHz

Nivel/Impedancia

1V ±1dB/75Ω

Entrada de Audio

Rango de frecuencia

20Hz-15KHz

Nivel/impedancia/desviación    *

775mV RMS/10KΩ/50KHz

Precorrección de respuesta de frecuencia de audio

50µs

Ajuste de nivel

+1/±14dB

Salida RF

Nivel (típico)/impedancia

85dBµV/75Ω

Canales de salida

ver tablas 1-10

Ajuste de nivel RF

0/-15dB

Señal/ ruido, ponderado

≥-55dB

Distorsión de intermodulación II,III **

<-60dB

modulación de profundidad de amplitud, típico

81%

Respuesta de frecuencia de vídeo

±1dB (0.5/+4.0MHz);+1/- 2dB(4.0/-4.8MHz)

Relación A/V

12±3dB/16±3dB

Precisión portadores

±50KHz

Inestabilidad de frecuencia

10 -5

frecuencia de la subportadora de sonido

ver tablas 1,10

Rango de ajuste fino de la frecuencia de la portadora de video

±2.25MHz max.by 0.25 MHz step



Consumo

230V~50Hz 3W



Rango de temperatura de funcionamiento

-10°C/ +50°C



Dimensiones/Peso (embalado)

147x65x40mm/0.29Kg



* ajuste por defecto

** cuando la frecuencia de visión de portador de salida RF está entre 175-190MHz y 230-255MHz-espurias en frecuencia 1.25xfo <-55 dB; cuando la frecuencia de visión de portador de salida RF está entre 220-225MHz y 290-298MHz-espurias en frecuencia0.75xfo <-58dB. Software de control.

Más Información
EAN 8413173401024
Alto 0.150
Largo 0.080
Ancho 0.100
TDT - Sistema CATV
TDT - SERIE FABRICANTE Conector F
Color Blanco
Entorno Interior
Conexión Distribución TV-SAT F
Nº Salidas 1
Banda de Frecuencia UHF, VHF
Marca Engel Axil
