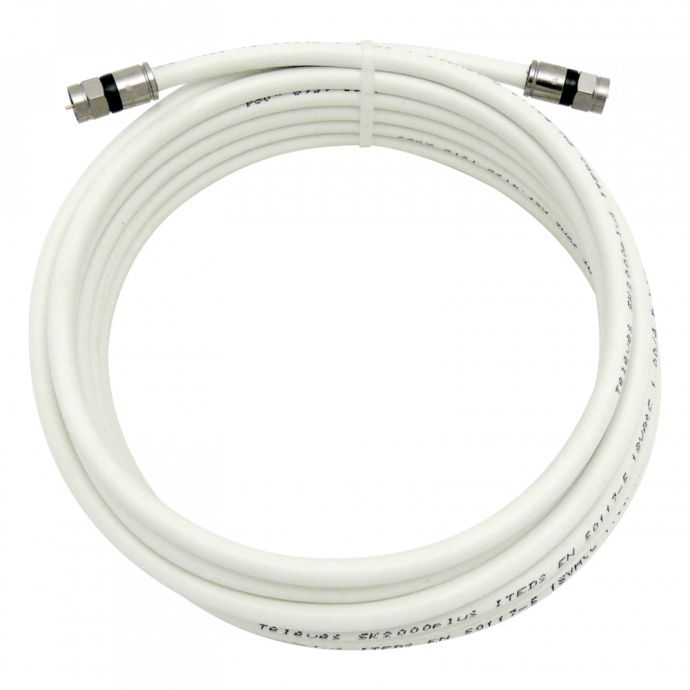

Prolongador Coaxial F - F Macho Compresión 3m

SKU
TEL385101
Marca: Televes
11,59 € IVA Incluido
Disponibilidad: Disponible
24/48 Horas

Prolongador de Coaxial Preconectorizado con Conexión F-F Macho de Televes

Cable prolongador de coaxial con conector F macho ya preconectorizado.Este cable se utiliza mucho para realizar conexiones entre elementos pasivos con conectores F hembra, también es recomendable para su uso en medidores de campo e instrumentación profesional de ICT.  Este cable tiene una gran calidad, dispone de un triple blindaje y clase A++.

Tiene una longitud de 3 metros, euroclase Eca. Su conductor central tiene una sección de 1.02mm y es de cobre. Esta recubierto por una malla de cobre estañado con una sección de 0.1mm. Este cable de gran calidad tiene una segunda lámina de blindaje y una cubierta exterior de 6.7mm de diámetro de PVC. Los conectores en cada extremo son de compresión.

-
+

Especificaciones Técnicas del Prolongador de Coaxial Preconectorizado con Conexión F-F Macho de Televes



Estándar



EN 50117-2-4

Euroclase



Eca

Clase



A++

Diámetro Conductor central

mm

1,02

Material Conductor central



Cobre (Cu)

Resistencia Conductor central

Ω/km

< 22

Diámetro Dieléctrico

mm

4,6

Material Dieléctrico



Polietileno Expanso (PEE)

Color Dieléctrico



Blanco RAL 9003

Lámina interior



Aluminio + Poliéster + Aluminio

Material Malla



Cobre estañado (CuSn)

Dimensiones Malla: nº grupos de hilos (Nc)



24

Dimensiones Malla: nº de hilos por grupo (Ns)



7

Dimensiones Malla: diámetro del hilo (Ø)

mm

0,1

Resistencia Malla

Ω/km

< 10,5

Cobertura Malla

%

82

2ª lámina de blindaje



Si

2ª lámina de blindaje pegada al dieléctrico



No

Petro-Gel



No

Lámina antimigratoria



No

Diámetro Cubierta exterior

mm

6,7

Material Cubierta exterior



PVC

Espesor Cubierta exterior

mm

0,3

Radio de curvatura mínimo

mm

33,5

Impedancia de transferencia (5-30MHz)

mΩ/m

< 0,9

Blindaje a 1GHz

dB

> 105

Tipo de conector 1



"F" de Compresión

Tipo de conector 2



"F" de Compresión

Spark Test

Vac

3000

Capacidad

pF/m

54

Impedancia

Ω

75

Velocidad de propagación mín.

%

84

Temperatura de funcionamiento

°C

-30 ... 70

Frecuencias



5 MHz

47 MHz

54 MHz

90 MHz

200 MHz

500 MHz

698 MHz

800 MHz

862 MHz

950 MHz

1000 MHz

1220 MHz

1350 MHz

1750 MHz

2050 MHz

2150 MHz

2200 MHz

2300 MHz

2400 MHz

3000 MHz

Atenuación (typ.)

dB/m

0,02

0,05

0,05

0,06

0,09

0,14

0,17

0,19

0,19

0,19

0,21

0,22

0,25

0,28

0,3

0,31

0,31

0,32

0,33

0,36

Más Información
EAN 4031136022075
Alto 0.000
Largo 0.000
Ancho 0.000
Sistema TDT RG6
Serie 3m
Entorno Interior
Color Blanco
Cobertura Exterior Cables PVC
Conductor Interno Cables Cobre (Cu)
Material Malla Coaxial Cobre Estañado (CuSn)
Marca Televes
