¿Qué amplificador de televisión comprar?
En esta sección tenemos todo tipo de amplificadores para la señal de televisión. Con éstos dispositivos conseguiremos mejorar el nivel de señal a la salida, es decir, conseguir la ganancia deseada. Podrás encontrar tu amplificador de antena entre nuestros amplificadores de mástil, fuentes de alimentación para mástil, amplificación interior de la vivienda, centrales de banda ancha, amplificadores CATV, centrales programable, amplificadores monocanales, fuentes y accesorios monocanales.
La amplificación de antena de televisión puede realizarse de diferentes formas. Debemos elegir qué amplificador se adapta a las necesidades de la instalación, para no gastar demasiado dinero en un amplificador que no necesitamos o en cambio comprar un amplificador de antena que no tenga la ganancia necesaria y no mejore lo suficiente la instalación.
Lo primero que tenemos que destacar, es que todos los amplificadores necesitan alimentación, ya que se trata de un elemento activo que mejora la señal. Dependiendo del amplificador, esta alimentación será directa, es decir el amplificador se conecta directamente a la red eléctrica o telealimentado, donde la alimentación le llega a través del cable coaxial desde una fuente de alimentación conectada en otro punto diferente de la instalación.
Parámetros a tener en cuenta para comprar un amplificador de antena.
Cuando necesitemos comprar un amplificador de señal de televisión, lo primero que tenemos que tener en cuenta es qué señal es la que queremos mejorar, además tenemos que conocer cuánto queremos mejorar esa señal.
¿Qué señal de televisión queremos mejorar? Los amplificadores de antena trabajan en unos rangos de frecuencia determinados, no todos amplifican por igual todas las frecuencias, y tampoco todos amplifican todas las frecuencias. A este parámetro le llamamos Banda de Frecuencia.
A groso modo, sin entrar en profundidad a explicar que frecuencia se utiliza para cada tipo de señal, hay que destacar que las señales terrestres en un cable coaxial se transmiten desde 5 a 800 MHz y las señales de satélite se propagan desde 950 a 2150 MHz en cable de antena. Además destacar que dentro de las señales terrestres se utilizan las frecuencias de 88 a 108 MHz para enviar la señal de FM (Radio), de 174 a 230 MHz para señales de DAB (Radio Digital) y de 470 a 790 HMz para señales de TDT (Televisión).
Por tanto, si pretendemos amplificar una señal de satélite tendemos que instalar una amplificador que al menos amplifique la señal de FI, desde 950 a 2150 MHz. En cambio, si solo pretendemos amplificar el canal 57 de la TDT, podremos instalar un amplificador monocanal que sólo amplifique las frecuencias del 758 a 766 MHz.
Una vez que tenemos claro qué frecuencia o frecuencias son las que queremos amplificar, tenemos que elegir un amplificador que tenga la suficiente potencia para mejorar la señal. A este parámetro de los amplificadores le llamamos Ganancia. La ganancia es el nivel de decibelios que debemos incrementar la señal para que a la salida del amplificador tengamos el nivel de señal deseado.
Existen en el mercado gran cantidad de amplificadores de antena con diferentes niveles de señal. La relación de ganancia y precio es directamente proporcional, es decir que cuánto mayor ganancia tenga un amplificador este será más caro. Es por eso por lo que es necesario conocer cuanta señal queremos recuperar para comprar el amplificador adecuado.
La ganancia de un amplificador para señales de televisión y radio, depende de la banda de frecuencia. Es decir, que no todos los amplificadores tienen la misma ganancia en todas las frecuencias. Normalmente un amplificador suele tener una ganancia menor a frecuencias más bajas y una mayor ganancia a frecuencias más altas. Esto es un concepto básico, ya que las pérdidas en una red de cable coaxial son mayores a frecuencias altas, por lo que es necesario que los amplificadores tengan más ganancia a estas frecuencias, para compensar las pérdidas.
Tipos de amplificadores de Antena.
Después de la lectura del apartado anterior, deducimos que pueden existir cientos de posibilidades para fabricar un amplificador de antena. En la práctica se fabrican diferentes tipos de amplificadores en función de las necesidades más comunes de las instalaciones de televisión, donde los niveles de ganancia y frecuencia están optimizados para cada tipo de amplificador.
A continuación os vamos explicar cuáles son estos amplificadores y qué tipo de instalaciones deben usarse:
-
Amplificador de mástil:
El número máximo de tomas suelen ser 10 con un mínimo de 2, ya que cuando sólo tenemos una toma se suele conectar directamente a la antena. La ganancia de estos amplificadores oscilar entre 30 y 40 dBs, aunque hay algunos modelos hasta con 50 dBs de ganancia. El nivel de salida máximo de un amplificador de mástil es de 105 dBuV.
Existen amplificadores de mástil con diferentes bandas de frecuencia. Normalmente cada entrada suele amplificar una banda de frecuencia concreta, aunque también se fabrican amplificadores de mástil con una sola entrada y amplifican casi toda la banda de frecuencias. A día de hoy no existen amplificadores de mástil que amplifiquen las frecuencias de satélite, aunque si existen varios modelos que mezclan esta señal para que baje por un sólo cable coaxial.
La alimentación de los amplificadores de mástil es siempre telealimentada. Será necesario instalar una fuente de alimentación de mástil en el interior de la vivienda para alimentar al amplificador de mástil a través del cable coaxial. Ojo, ya que hay amplificadores de mástil que trabajan a 12 Vdc y otros a 24 Vdc, por lo que tendremos que comprar la fuente alimentación que trabaje con la misma alimentación que el amplificador de mástil. -
Amplificador de interior de vivienda:
Se suele utilizar para un máximo de 4 tomas y tienen una ganancia entre 16 y 24 dBs. Se fabrican con 1, 2, 3, 4 y 5 salidas. No suelen ser muy potentes, ya que son amplificadores secundarios y generan bastante ruido en la señal.
La alimentación es directa, y se conectan directamente a la red eléctrica a 220 Vac. -
Amplificador de banda ancha:
Un amplificador de banda ancha tienen niveles de ganancia entre 25 y 45 dBs, con un nivel de señal de salida de al menos 115 dBuV, lo que los diferencia de los amplificadores de mástil. Este nivel de salida los hace muy potentes, y se ha abusado mucho de ellos en la instalación edificios de más de 5 viviendas, ya que son muy económicos en comparación con las centrales programables y los amplificadores monocanales. El problema de estos amplificadores es que amplifican la señal completa que les llega y no se puede dar más potencias a unas frecuencias que a otras. Esto provoca que en muchas instalaciones haya canales que no puedan verse, ya que unos llegan muy altos de potencia y otros demasiado bajos.
La alimentación de estos amplificadores es directa, y debe conectarse a una toma de 220 Vac con toma de tierra. -
Amplificador de cabecera monocanal:
Los amplificadores monocanales tienen una ganancia que alcanza los 55 dBs y niveles de salida que pueden superar los 125 dBuV. Son sin duda los amplificadores más potentes y los que menos ruido insertan en la instalación.
A la hora de comprar una cabecera monocanal es necesario indicar que multiplex son los que se reciben en la zona, ya que cada amplificador monocanal debe está fabricado para un canal concreto. Además todas las cabeceras monocanales incluyen una fuente de alimentación externa, que se integra en el propio chasis, ya que son amplificadores muy potentes y necesitan una buena fuente de alimentación. Dependiendo la marca y el modelo esta fuente trabajará a diferentes voltajes, por lo que no es conveniente mezclar módulos de diferentes marcas con la misma fuente de alimentación. -

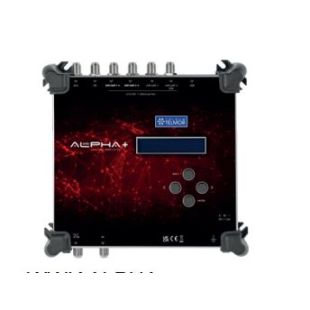

Amplificador de antena programable:
Los amplificadores programables pueden alcanzar una ganancia de 50 dBs y unos niveles de salida de 115 dBuV. Son menos potentes que los amplificadores monocanales y generan más ruido en la instalación.
Depende del fabricante de la cabecera programable, necesitaremos para configurarlo un accesorio programador externo, un ordenador con un software específico o incluso, algunos fabricantes integran el programador en la misma central, sin necesidad de comprar nada adicional. -
Amplificadores de línea o reamplificadores:
Existe una gama variada de amplificadores de línea, pero su ganancia no suele superar los 40 dBs y con niveles de salida máximos de 120 dBuV.
Estos amplificadores sólo están pensados para reamplificar la señal y no deben ser utilizados en en la cabecera. Existen amplificadores de línea tanto telealimentados como con alimentación directa a 220 Vdc.
En el cuadro que os mostramos a continuación os resumimos de forma más gráfica las aplicaciones y características de cada uno de estos amplificadores de antena.
|
Tipo de Amplificador |
Uso |
Ganancia (dB) |
Nivel de Salida (dBuV) |
Alimentación |
|
Amplificador de Mástil |
1 Vivienda |
30-40 |
105 |
FA. Mástil |
|
Amplificador de Interior de Vivienda |
Reamplificación en interior de vivienda. |
16-24 |
100 |
Directa a 220 Vac. |
|
Amplificador de Banda Ancha |
5 Viviendas |
25-45 |
115 |
Directa a 220 Vac. |
|
Cabecera Monocanal |
Más de 20 Viviendas |
45-55 |
125 |
Fuente Alimentación Módular. |
|
Amplificador Programable |
Entre 5 y 20 Viviendas |
35-50 |
115 |
Directa a 220 Vac. |
|
Amplificador de Línea |
Reamplificación en instalaciones comunitarias |
30-40 |
120 |
Directa a 220 Vac o Telealimentada. |
